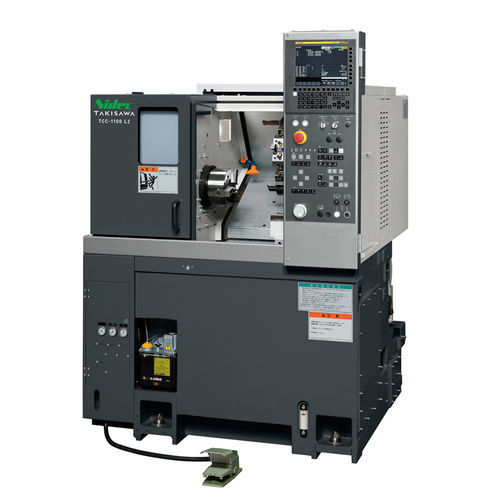

CNC-Drehmaschine TCC-1100

horizontal12 Werkzeuge8 Werkzeuge

Die TCC-1100 ist eine kompakte CNC-Drehmaschine mit 6"-Futter, ausgelegt für hohe Produktivität und hohe Bearbeitungsqualität bei geringen Kosten; ideal für kleine Teile wie Flansche und Wellen. Sie setzt auf hohe Drehzahlen, hohe Genauigkeit und eine verkleinerte Stellfläche zur Reduzierung thermischer Verformungen und zur Verbesserung der Bearbeitungsleistung.

Hauptmerkmale

• Erhöhte Vorschubgeschwindigkeit (Rapid Traverse) im Vergleich zu Vorgängermodellen zur Reduzierung der Bearbeitungszeit.
• Tankbett-Konstruktion mit großvolumigem Kühltank.
• Minimierte thermische Verformung für verbesserte Bearbeitungsgenauigkeit.
• Alle Führungen verwenden hochsteife, hochpräzise Rechteckführungen.
• Turmoptionen: direkt angebaute 8‑Stationen-Turret (Standard) oder 12‑Stationen-Turret (Option) für schwere Schnitte.
• Hydraulische Reitstockeinrichtung verfügbar (optional).

Flexible Aufstellung

• Maschinenbreite: 1200 mm
• Stellfläche: 1,6 m²

TCC-1100G (kompakte Automatisierungsoption)

• Zusätzliche Breite zum Maschinenkörper: nur 710 mm Zugabe (Maschinenkörper 1170 mm).
• Loader-Zielwerkstück: Außendurchmesser φ100 mm, Länge 60 mm, Gewicht 0,7 kg.
• Werkstückzuführung (Paletten-System): Anzahl Paletten: 14; Ladekapazität pro Palette: 25 kg; Stapelhöhe: 450 mm.

Spezifikationen / Technische Daten

• Modell: TCC-1100
• Futtergröße: 6 inch
• Turrettentyp: 8‑Stationen-Turret (Direktmontage) oder 12‑Stationen-Turret (Direktmontage)
• Max. Drehdurchmesser: φ220 mm / φ170 mm (je nach Konfiguration)
• Max. Drehlänge: 171 mm
• Stangenaufnahme: φ42 mm (abhängig von Futter- und Zylindertyp)
• Spindeldrehzahl: 4000 min⁻¹ (Optionen: 5000, 6000)
• Schnellfahrgeschwindigkeit: X: 24 m/min, Z: 30 m/min
• Spindelmotor (15,30 min/kontinuierlich): 5.5/3.7 kW (Option: 7.5/5.5)
• Maschinenhöhe: 1700 mm
• Erforderliche Stellfläche: 1200 × 1370 mm
• Maschinengewicht: 1860 kg
• Hinweis: Die Stangenkapazität hängt vom Futter- und Zylindertyp ab.
