CNC-Drehmaschine TT-500GD
horizontal2-Achs2 Spindeln

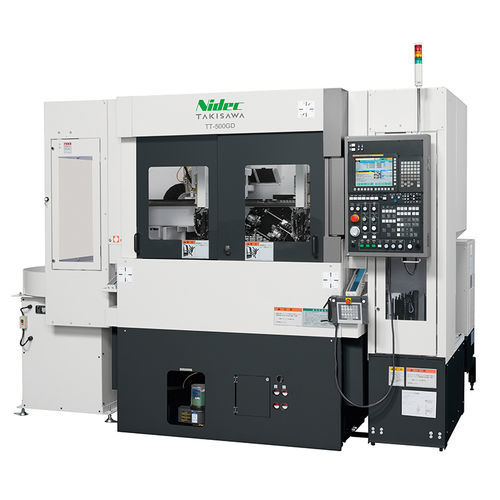

CNC-Drehmaschine - TT-500GD - TAKISAWA - horizontal / 2-Achs / 2 Spindeln
CNC-Drehmaschine - TT-500GD - TAKISAWA - horizontal / 2-Achs / 2 Spindeln
CNC-Drehmaschine - TT-500GD - TAKISAWA - horizontal / 2-Achs / 2 Spindeln - Bild - 2
CNC-Drehmaschine - TT-500GD - TAKISAWA - horizontal / 2-Achs / 2 Spindeln - Bild - 3
CNC-Drehmaschine - TT-500GD - TAKISAWA - horizontal / 2-Achs / 2 Spindeln - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
2-Achs
Anzahl Spindeln
2 Spindeln
Anwendungsbereich
für die Produktion kleiner Teile, für Massenproduktion
Leistung
Hochpräzision, hohe Festigkeit, leistungsstark, hohe Produktivität
Weitere Eigenschaften
kompakt
Optionen und Zubehör
mit automatischem Be- und Entladen, Portallader
Durchmesser

50 mm
(1,97 in)

Rotationsgeschwindigkeit

5.000 rpm
(31.415,927 rad.min-1)

Länge des Werkstücks

Max: 50 mm
(2 in)

Min: 0 mm
(0 in)

Max. Schnittdurchmesser

Max: 50 mm
(2 in)

Min: 0 mm
(0 in)

Schnellvorschub auf x-Achse

20 m/min

Schnellvorschub auf z-Achse

24 m/min

Nominalleistung

3,7 kW, 7,5 kW
(5 hp, 10,2 hp)

Gesamtlänge

2.560 mm
(101 in)

Gesamtbreite

2.512 mm
(99 in)

Gesamthöhe

2.145 mm
(84 in)

Gewicht

4.300 kg
(9.480 lb)

Beschreibung

Der TT-500GD ist eine kompakte CNC-Drehmaschine mit zwei Spindeln aus der TT-Serie von Takisawa, ausgelegt für hohe Genauigkeit, Automatisierung und hohe Produktivität bei geringem Platzbedarf.

Übersicht
  • Unterstützt 5" Futter (5+5) mit einem als Standard gelieferten Twin-Gantry für beschleunigtes Be- und Entladen und kurze Bearbeitungszyklen (Rüstzeit ca. 2,5 s).
  • Ausgestattet mit einer hochpräzisen Kamm-Schlitten-Werkzeugaufhängung (Flachtyp), die die Nichtschnittzeit gegenüber Revolvertypen reduziert und bis zu fünf Werkzeuge für die Bearbeitung kleiner Teile aufnehmen kann.
  • Leistungsstarker integrierter Spindelmotor (7,5 kW / 3,7 kW) ermöglicht schnelle Beschleunigung auf 5000 min-1 in etwa 0,8 s (Option: 8000 min-1).


Hauptmerkmale
  • Twin-Gantry, optimal für Werkstücke mit kurzen Bearbeitungszyklen, ist serienmäßig ausgestattet.
  • Leistungsstarker 7,5 kW eingebauter Motor beschleunigt/entzögert die Spindel schnell (0,8 s bis 5000 min-1).
  • Kamm-Schlitten-Werkzeugaufhängung (Flachtyp) ermöglicht präzise Zentrierung und Montage von fünf Werkzeugen für Ø50 mm Werkstücke.
  • Integrierte Bettkonstruktion und vibrationsdämpfende Schlitzstruktur für hohe Steifigkeit und Genauigkeit.
  • 560 mm breiter Späneförderer für effektive Späneentsorgung und große Wartungstüren für einfachen Zugang.
  • Umschlageinheit als Standardausstattung ermöglicht gleichzeitige Vorder‑ und Rückseitenbearbeitung (platzsparender als zwei Einspindel‑Drehmaschinen mit Wendewerkzeug).
  • Einfache Prozess- und Messverwaltung über dedizierte Tasten; intuitives Loader-Teaching mit Anleitungsdiagrammen (RAKU-RAKU Loader Beispielanzeigen).


Wesentliche Maschinenspezifikationen
  • Modell: TT-500GD
  • Brand: Takisawa Machine Tool Co., Ltd.
  • Futtergröße (Zoll): 5+5
  • Turbotten-/Werkzeugtyp: Kamm-Schlitten-Werkzeugaufhängung (Flachtyp)
  • Anzahl montierbarer Werkzeuge / Schlittenbreite: 5 Werkzeuge, 330 mm
  • Max. Drehdurchmesser: Ø50 mm
  • Max. Drehlänge: 50 mm
  • Spindeldrehzahl: 5000 min-1 (Option 8000)
  • Eilganggeschwindigkeit: X: 20 m/min / Z: 24 m/min
  • Spindelmotor (15 min / Dauer): 7,5 / 3,7 kW
  • Maschinenhöhe: 2145 mm
  • Stellfläche erforderlich: 2560 × 2512 mm
  • Maschinengewicht: 4300 kg
  • Spänefördererbreite: 560 mm


Zielwerkstück des Beladers
  • Ziel-Außendurchmesser: Ø50 mm
  • Länge: 50 mm
  • Gewicht: 0,5 kg × 2 (laut Konfiguration)


Spezifikationen des Werkstückzuführers
  • Anzahl Paletten: 12
  • Ladefähigkeit (pro Palette): 4 kg
  • Stapelhöhe: 250 mm


Hinweise
  • Konstruktion optimiert für kurze Bearbeitungszyklen und platzsparende, effiziente Serienfertigung kleiner Teile.
