CNC-Drehmaschine TCN-3500
horizontal12 Werkzeuge10 Werkzeuge

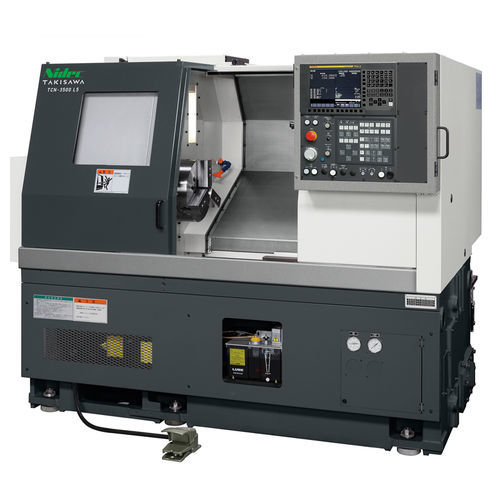

CNC-Drehmaschine - TCN-3500 - TAKISAWA - horizontal / 12 Werkzeuge / 10 Werkzeuge
CNC-Drehmaschine - TCN-3500 - TAKISAWA - horizontal / 12 Werkzeuge / 10 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anzahl Werkzeuge
12 Werkzeuge, 8 Werkzeuge, 10 Werkzeuge
Leistung
hohe Festigkeit
Weitere Eigenschaften
kompakt
Zusatzfunktion
zum Fräsen
Durchmesser

370 mm, 430 mm, 460 mm
(14,57 in, 16,93 in, 18,11 in)

Rotationsgeschwindigkeit

2.500 rpm, 3.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1)

Länge des Werkstücks

465 mm, 485 mm, 510 mm, 985 mm, 1.010 mm
(18 in, 19 in, 20 in, 39 in, 40 in)

Stangendurchlass

80 mm, 108 mm
(3 in, 4 in)

Schnellvorschub auf x-Achse

16 m/min

Schnellvorschub auf z-Achse

24 m/min

Nominalleistung

11 kW, 15 kW
(15 hp, 20,4 hp)

Gesamtlänge

2.000 mm, 3.450 mm
(79 in, 136 in)

Gesamtbreite

1.768 mm, 1.833 mm
(70 in, 72 in)

Gesamthöhe

1.802 mm
(71 in)

Gewicht

4.000 kg, 4.100 kg, 5.000 kg, 5.100 kg
(8.818 lb, 9.039 lb, 11.023 lb, 11.244 lb)

Beschreibung

Der TCN-3500 ist eine hochsteife CNC-Drehmaschine, kompatibel mit Spannfuttern 12″/10″, ausgelegt als Standardmaschine zur Abdeckung unterschiedlicher Produktionsanforderungen wie Drehen, Fräsen und Automatisierung (portallader-kompatibel). Die optimierte Maschinenkonfiguration ermöglicht ein kompaktes, platzsparendes Layout; alle Achsen verwenden verschleißfeste Rechteckführungen (hoch dauerhafte Gleitflächen).

Hauptmerkmale
  • Standard kompakte Maschinenausführung, abgestimmt auf Werkstattbedingungen.
  • Verschleißfeste Rechteckführungen auf allen Achsen für dauerhafte Präzision und Steifigkeit.
  • Werkzeugrevolver-Optionen: Drehrevolver 8/10/12 Stationen (T8/T10/T12); Fräsrevolver wählbar mit 12 Stationen (T12M).
  • Energieeffiziente Auslegung.


Varianten (repräsentative Daten)
  • TCN-3500 L5 (Drehen): Spannfutter 12″/10″, max. Drehdurchmesser Φ430–Φ460, max. Bearbeitungslänge 485–510 mm, Rundstahlaufnahme Φ80 (opt. Φ108), Spindeldrehzahl 2.500 min⁻¹ (opt. 3.000), Eilgang X:16 / Z:24 m/min, Spindelmotor 15/11 kW, Bauhöhe 1.802 mm, Fußabdruck 2.000×1.768 mm, Gewicht ≈4.000 kg.
  • TCN-3500 L10 (Drehen): Spannfutter 12″/10″, max. Durchmesser Φ460, max. Länge 985–1.010 mm, Rundstahlaufnahme Φ80 (opt. Φ108), Spindeldrehzahl 2.500 min⁻¹ (opt. 3.000), Eilgang X:16 / Z:24 m/min, Spindelmotor 15/11 kW, Bauhöhe 1.802 mm, Fußabdruck 3.450×1.833 mm, Gewicht ≈5.000 kg.
  • TCN-3500 CM (Drehen + Fräsen) L5 / L10: Spannfutter 12″/10″, max. Drehdurchmesser Φ370, max. Länge L5:465 mm / L10:965 mm, Rundstahlaufnahme Φ80 (opt. Φ108), Spindeldrehzahl 2.500 min⁻¹ (opt. 3.000), Werkzeugspindeldrehzahl bis 3.600 min⁻¹ (modellabhängig), Spindelmotor 15/11 kW, Werkzeugspindelmotor 3,7/11 kW (modellabhängig), Bauhöhe 1.802 mm, Fußabdruck L5 2.000×1.768 mm / L10 3.450×1.833 mm, Gewicht ≈4.100–5.100 kg.
  • TCN-3500 G (Portallader-Automatisierung): Portallader-kompatibel; Beispielwerkstück Ø Φ200 mm, Länge 140 mm, Werkstückgewicht 10 kg (×2) angenommener Wert. Beispiel Zuführer-/Palettenkonfiguration: 10 Paletten, Belastung pro Palette 70 kg, Stufenhöhe 400 mm.


Technische Daten
  • Modellname: TCN-3500 (mehrere Konfigurationen: L5 / L10 / CM / CM-L5・L10 / G)
  • Futterkompatibilität (Zoll): 12″, 10″
  • Max. Bearbeitungsdurchmesser: Φ370–Φ460 (konfigurationsabhängig)
  • Max. Bearbeitungslänge: ≈485–1.010 mm (modellabhängig)
  • Rundstahlaufnahme: Standard Φ80 (optional Φ108)
  • Spindeldrehzahl: 2.500 min⁻¹ (optional 3.000 min⁻¹)
  • Max. Eilgang: X:16 m/min, Z:24 m/min
  • Spindelmotor (30 min/kont): 15/11 kW (repräsentativ)
  • Werkzeugspindelmotor (Fräsvarianten): z. B. 3,7/11 kW (variiert)
  • Werkzeugrevolver: Drehrevolver 8/10/12 Stationen, Fräsrevolver 12 Stationen (T12M)
  • Maschinenhöhe (typisch): 1.802 mm
  • Aufstellfläche (typisch): 2.000×1.768 mm oder 3.450×1.833 mm
  • Maschinengewicht (typisch): ≈4.000–5.100 kg
  • Portallader-Beispiel: Werkstück Ø Φ200 mm, Länge 140 mm, Paletten bis 10, Belastung pro Palette 70 kg
  • Software: TiwaP-1 (optional) zur Programmerstellung, Simulation, Betriebsbewertung, Spindelsteuerung und Feineinstellung der C-Achsen-Nullpunktlage
