CNC-Drehmaschine TCY-160II
12 Werkzeugefür kleine Werkstücke

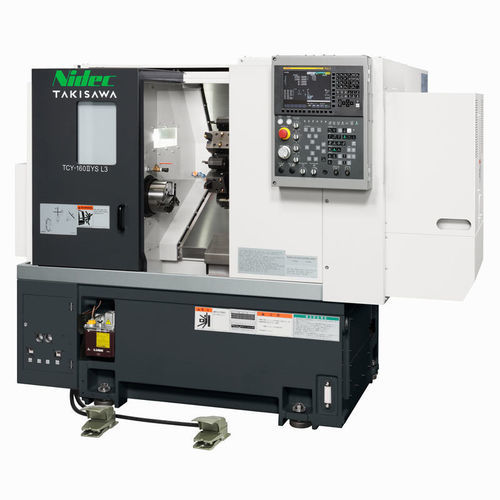

CNC-Drehmaschine - TCY-160II - TAKISAWA - 12 Werkzeuge / für kleine Werkstücke
CNC-Drehmaschine - TCY-160II - TAKISAWA - 12 Werkzeuge / für kleine Werkstücke
CNC-Drehmaschine - TCY-160II - TAKISAWA - 12 Werkzeuge / für kleine Werkstücke - Bild - 2
CNC-Drehmaschine - TCY-160II - TAKISAWA - 12 Werkzeuge / für kleine Werkstücke - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Anzahl Werkzeuge
12 Werkzeuge
Anwendungsbereich
für kleine Werkstücke
Durchmesser

220 mm, 250 mm
(8,66 in, 9,84 in)

Rotationsgeschwindigkeit

4.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 37.699,112 rad.min-1)

Länge des Werkstücks

291 mm, 308 mm, 491 mm, 508 mm
(11 in, 12 in, 19 in, 20 in)

Schnellvorschub auf x-Achse

20 m/min

Schnellvorschub auf z-Achse

24 m/min

Nominalleistung

1,5 kW, 2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW
(2 hp, 3 hp, 5 hp, 7,5 hp, 10,2 hp)

Gesamtlänge

2.210 mm, 2.400 mm, 2.760 mm, 2.860 mm
(87 in, 94 in, 109 in, 113 in)

Gesamtbreite

1.695 mm, 1.795 mm
(67 in, 71 in)

Gesamthöhe

1.700 mm
(67 in)

Gewicht

3.500 kg, 4.100 kg
(7.716 lb, 9.039 lb)

Beschreibung

Übersicht

  • Kompakte kombinierte Dreh‑Fräsmaschine, die Drehen und rotierende Werkzeugbearbeitung (Fräsen) für kleine Werkstücke in einer Maschine integriert.
  • Y‑Achse mit Fräsfunktion ermöglicht Multi‑Prozess‑Bearbeitung in einer Aufspannung zur Reduzierung von Rüstzeiten und Werkstückhandhabung.
  • Zwei Hauptvarianten: TCY-160IIYS (mit rechter Spindel, rechter C‑Achse, 6+6"-Futter) und TCY-160IIY (mit NC‑Reitstock, 6"-Futter).
  • 12‑Stationen‑Drum‑Turret (All‑Holder‑Typ) und linke/rechte C‑Achsen unterstützen komplexe Konturbearbeitung und Mehrprozess‑Operationen.


Automatisierung und Software

  • Unterstützt Takisawa Portal‑Lader für kontinuierlichen automatischen Betrieb; auch Automatisierung mittels Stangenlader möglich.
  • Optionale interaktive Programmiersoftware TiwaP-1 für Programmerstellung, 3D‑Animation/ Werkzeugweg‑Simulation und vereinfachte Bedienung ohne tiefes G‑Code‑Wissen.
  • Ausgelegt zur Integration mit Peripheriegeräten für automatisierte oder lights‑out Fertigung.


Lader‑ und Zuführungsbeispiele

  • Lader Zielwerkstück (3 kg Typ): Außen-Ø Φ160 mm; Länge L3: 50 mm, L5: 100 mm; Gewicht: 3 kg.
  • Werkstückförderer (3 kg Typ): Anzahl Paletten: 16; Ladefähigkeit je Palette: 40 kg; Stapelhöhe: 450 mm.


Technische Daten (Schlüsselangaben)

  • Produktvarianten: TCY-160IIYS, TCY-160IIY
  • Rechte Spindel: Standard bei TCY-160IIYS; nicht vorhanden bei TCY-160IIY
  • Reitstock (NC‑Servo‑Typ): Standard bei TCY-160IIY; nicht vorhanden bei TCY-160IIYS
  • Y‑Achse: Standard bei beiden Varianten
  • Linke C‑Achse: Standard bei beiden Varianten; rechte C‑Achse: Standard bei TCY-160IIYS
  • Fräsen (rotierendes Werkzeug): Standard bei beiden Varianten; Drehzahl rotierendes Werkzeug: 6000 min-1
  • Futtergröße: TCY-160IIYS = 6+6 Zoll; TCY-160IIY = 6 Zoll
  • Turret‑Typ: 12‑Stationen Drum‑Turret, All‑Holder‑Typ
  • Max. Drehdurchmesser: Φ220 (Φ250 in Klammern)
  • Max. Drehlänge: L3: 291 [308] mm; L5: 491 [508] mm
  • Stangendurchlass (linke Spindel): Φ42 mm; Stangendurchlass (rechte Spindel, falls vorhanden): Φ42 mm
  • Linke Spindeldrehzahl: 4000 min-1 (optional 6000)
  • Rechte Spindeldrehzahl (falls vorhanden): 4000 min-1 (optional 6000)
  • Eilfahrgeschwindigkeiten: X: 20 m/min; Z: 24 m/min; Y: 10 m/min
  • Spindelmotoren (15 min/ Dauer): linke Spindel 7.5 / 5.5 kW; rechte Spindel (falls vorhanden) 5.5 / 3.7 kW
  • Motor rotierendes Werkzeug (15 min/ Dauer): 3.7 / 2.2 / 1.5 kW
  • Maschinenhöhe: 1700 mm
  • Stellfläche: L3: 2400 × 1695 mm; L5: 2760 × 1795 mm (Alternativmaße bei Reitstockverschleiß: L3: 2210 × 1695 mm; L5: 2860 × 1795 mm)
  • Maschinengewicht: L3: 3500 kg; L5: 4100 kg
  • Legende: • = Standard, ◦ = Optional, － = Keine; BMT45‑Typ angegeben, wo zutreffend
  • Optionen: TiwaP-1 Software, Lader‑Spezifikation, Stangenlader‑Spezifikation, Peripheriegeräte
