CNC-Drehmaschine TS-5000
horizontal2 SpindelnA2-11

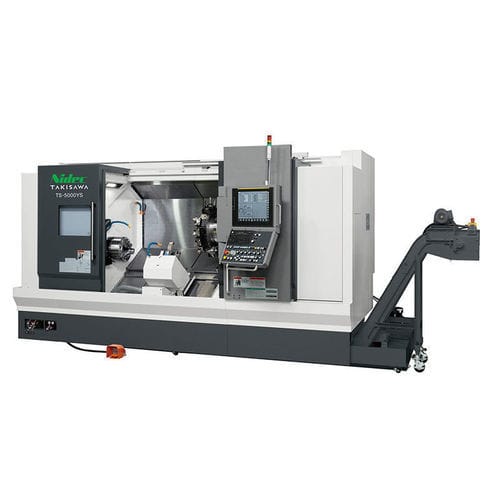

CNC-Drehmaschine - TS-5000 - TAKISAWA - horizontal / 2 Spindeln / A2-11
CNC-Drehmaschine - TS-5000 - TAKISAWA - horizontal / 2 Spindeln / A2-11
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anzahl Spindeln
2 Spindeln
Spindelnase
A2-11
Anzahl Werkzeuge
12 Werkzeuge, 10 Werkzeuge, 15 Werkzeuge, 20 Werkzeuge
Anwendungsbereich
für Stangenbearbeitung, für Massenproduktion
Durchmesser

292 mm, 315 mm, 370 mm
(11,5 in, 12,4 in, 14,57 in)

Rotationsgeschwindigkeit

2.500 rpm, 4.200 rpm, 5.000 rpm, 6.000 rpm
(15.707,963 rad.min-1, 26.389,378 rad.min-1, 31.415,927 rad.min-1, 37.699,112 rad.min-1)

Länge des Werkstücks

1.285 mm, 1.300 mm
(51 in, 51 in)

Stangendurchlass

82 mm, 102 mm
(3 in, 4 in)

Schnellvorschub auf x-Achse

30 m/min

Schnellvorschub auf z-Achse

30 m/min

Nominalleistung

7,5 kW, 11 kW, 15 kW, 22 kW
(10,2 hp, 15 hp, 20,4 hp, 29,9 hp)

Gesamtlänge

4.105 mm
(162 in)

Gesamtbreite

2.255 mm
(89 in)

Gesamthöhe

2.300 mm
(91 in)

Gewicht

8.700 kg
(19.180 lb)

Beschreibung

Overview
  • Die TS-5000 ist ein prozessintegriertes kombiniertes Bearbeitungs-CNC-Drehzentrum, ausgelegt für die flexible Bearbeitung unterschiedlichster Werkstücke und Losgrößen. Linke und rechte Spindel ermöglichen Front- und Rückseitenbearbeitung in einer Aufspannung. Auf der Produktseite wird vermerkt, dass Optionen enthalten sind.


Key features
  • Multi-Spindel-Fähigkeit und mehrere Turret-Konfigurationen für verschiedene Drehanwendungen.
  • Zwei Spindeln beim TS-5000YS; TS-5000Y verfügt stattdessen über eine NC-Servo-Reitstockeinheit.
  • Wechselbare Turret-Optionen: 12-Stationen (All-Holder, Standard), 10-Stationen, 15-Stationen, 20-Stationen (All-Holder).
  • Stangenaufnahme und Kombinationen aus Spannfutter/Zylindern sind per Option konfigurierbar.


Variants
  • TS-5000YS (Standard): rechte Spindel vorhanden; Spannfutter 12+8 inch; A-Achse Rapid 30 m/min.
  • TS-5000Y: keine rechte Spindel; NC-Servo-Reitstock vorhanden; Spannfutter 12 inch; A-Achse Rapid 13 m/min.


Technical specifications
  • Modell: TS-5000 (Varianten TS-5000YS, TS-5000Y)
  • Varianten: TS-5000YS, TS-5000Y
  • Rechte Spindel: TS-5000YS: vorhanden (Standard); TS-5000Y: keine
  • Reitstock (NC-Servo-Typ): TS-5000YS: keine; TS-5000Y: vorhanden
  • Spannfuttergröße (inch): TS-5000YS: 12+8; TS-5000Y: 12
  • Turret-Typ (Optionen): 12-Station (All-Holder, Standard), 10-Station, 15-Station, 20-Station (All-Holder)
  • Max. Drehdurchmesser (mm): 12-/10-Station: φ370; 15-Station: φ315; 20-Station: φ292
  • Max. Drehlänge (mm): 12-/10-Station: 1300; 15-Station: 1285; 20-Station: 1300
  • Stangenaufnahme (mm): φ102 [Optional φ82] (abhängig von Spannfutter- und Zylindertypen)
  • Linke Spindeldrehzahl (min⁻¹): 2500 [Option 4200]
  • Rechte Spindeldrehzahl (min⁻¹): TS-5000YS: 5000 [Option 6000]; TS-5000Y: keine
  • Drehwerkzeugdrehzahl (min⁻¹): 6000
  • Schnellverfahrgeschwindigkeit (m/min): X: 30 / Z: 30 / Y: 10 / A: TS-5000YS: 30 ; TS-5000Y: 13
  • Linker Spindelmotor (30 min/kontinuierlich): 22 / 15 kW
  • Rechter Spindelmotor (30 min/kontinuierlich): TS-5000YS: 11 / 7.5 kW; TS-5000Y: keine
  • Drehwerkzeugmotor (S3 25% / kontinuierlich): 7.5 / 3.7 kW
  • Maschinenhöhe: 2300 mm
  • Erforderliche Stellfläche: 4105 × 2255 mm (ohne Ölwanne und Spänetransporteur)
  • Maschinengewicht: TS-5000YS: 8700 kg; TS-5000Y: 8500 kg
  • Hinweise: "•" = Standard; "-" = Keine.


Options & notes
  • Produktabbildungen und -texte verweisen auf enthaltene Optionen; konfigurierbare Elemente (Spannfutter, Zylinder, Turrets) beeinflussen Stangenaufnahme und bestimmte Maße.
  • Die angegebene Stellfläche schließt Ölwanne und Spänetransporteur nicht ein.


Recommended applications
  • Mischteil-Produktion, bei der die Bearbeitung vorne/hinten in einer Aufspannung Handling und Rüstzeiten reduziert.
  • Stangendrehen und multiprozessiges Drehen, die flexible Turret-Konfigurationen und Unterspindel-Funktionen erfordern.
