CNC-Drehmaschine TT-1100G
horizontal2 Spindeln10 Werkzeuge

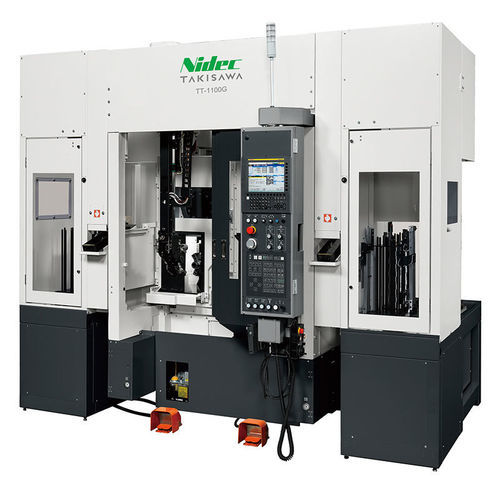

CNC-Drehmaschine - TT-1100G - TAKISAWA - horizontal / 2 Spindeln / 10 Werkzeuge
CNC-Drehmaschine - TT-1100G - TAKISAWA - horizontal / 2 Spindeln / 10 Werkzeuge
CNC-Drehmaschine - TT-1100G - TAKISAWA - horizontal / 2 Spindeln / 10 Werkzeuge - Bild - 2
CNC-Drehmaschine - TT-1100G - TAKISAWA - horizontal / 2 Spindeln / 10 Werkzeuge - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Anzahl Spindeln
2 Spindeln
Anzahl Werkzeuge
10 Werkzeuge
Aufnahme
Doppelrevolver
Anwendungsbereich
für Stangenbearbeitung, für Massenproduktion
Leistung
hohe Produktivität
Weitere Eigenschaften
kompakt
Optionen und Zubehör
mit automatischem Be- und Entladen, mit integriertem Stangenlader
Durchmesser

140 mm
(5,51 in)

Rotationsgeschwindigkeit

4.500 rpm, 6.500 rpm
(28.274,334 rad.min-1, 40.840,704 rad.min-1)

Durchmesser des Werkstücks

140 mm
(6 in)

Länge des Werkstücks

121 mm
(5 in)

Max. Schnittlänge

80 mm
(3 in)

Schnellvorschub auf x-Achse

24 m/min

Schnellvorschub auf z-Achse

30 m/min

Nominalleistung

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Gesamtlänge

3.327 mm
(131 in)

Gesamtbreite

2.258 mm
(89 in)

Gesamthöhe

2.450 mm
(96 in)

Gewicht

5.800 kg
(12.787 lb)

Beschreibung

Takisawa TT-1100G Parallel-2-Spindel CNC-Drehmaschine, ausgelegt für ultrastarkes Be- und Entladen sowie simultane Vorder-/Rückseitenbearbeitung zur Steigerung des Durchsatzes.

Ultraschnelles Ladesystem
Der Ladebereich ist vor der Bearbeitungskammer (Front-Warte-System) positioniert, um die Ladeentfernung zu verkürzen. Die Spindel fährt in die Ladeposition vor, und in Kombination mit einem hoch schnellen 3-Achsen-Lader werden sehr hohe Ladeleistungen erzielt.

Transfer / Lader
Die Maschine ist serienmäßig mit einer Transfer-/Umdreh-Einheit ausgestattet, die simultane Vorder-/Rückseitenbearbeitung ermöglicht und eine bessere Flächeneffizienz gegenüber zwei einzeln verbundenen Einspindel-Drehmaschinen bietet.

Merkmale
  • Tankbett-Konstruktion minimiert thermische Verschiebungen über den Arbeitstag.
  • X- und Z-Achsen-Rollenführungen sind an derselben Säule montiert; die X-Achse ist vertikal angeordnet, um die Maschinenbreite zu reduzieren.
  • Rechts- und Linkstorret sind identisch, 10-Stationen All-Holder-Typ mit kraftvoller Schraubspannung.
  • Energiesparsystem zur Reduzierung des Stromverbrauchs; Öl-Wasser-Trenner verlängert die Lebensdauer des Kühlmittels.
  • Dedizierte Tasten für Prozess- und Messverwaltung; integrierte Rechts/Links-Maschineninformationen zur Vereinfachung der Bedienung.

Technische Daten
  • Spannfuttergröße: 6 + 6 Zoll
  • Turrettentyp: 10-Stationen-Turret (All-Holder-Typ)
  • Max. Drehdurchmesser: Ø140 mm
  • Max. Drehlänge: 121 mm
  • Spindeldrehzahl: 4500 min⁻¹ (Option: 6500)
  • Schnellganggeschwindigkeit: X: 24 m/min, Z: 30 m/min
  • Spindelmotor (15 min/kontinuierlich): 5,5 / 3,7 kW (Option: 7,5 / 5,5)
  • Maschinenhöhe: 2450 mm
  • Platzbedarf (Aufstellfläche): 2258 × 3327 mm
  • Maschinengewicht: 5800 kg
  • Lader - Ziel-Werkstück Außendurchmesser: Ø80 mm
  • Lader - Ziel-Werkstück Länge: 80 mm
  • Lader - Ziel-Werkstück Gewicht: 0,7 kg × 2
  • Werkstückzuführung - Anzahl Paletten: 14
  • Werkstückzuführung - Ladekapazität (pro Palette): 25 kg
  • Werkstückzuführung - Stapelhöhe: 450 mm
