NC-Drehmaschine TF-2600
vertikal8 Werkzeugefür Wellenbearbeitung

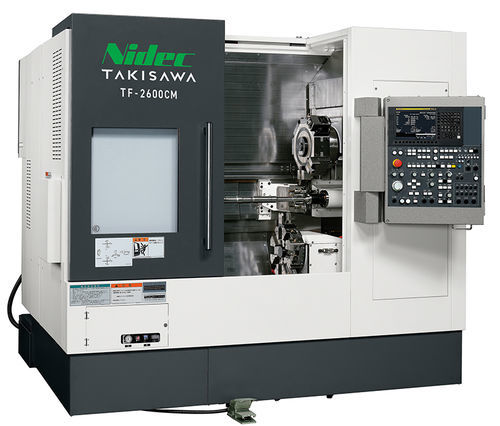

NC-Drehmaschine - TF-2600 - TAKISAWA - vertikal / 8 Werkzeuge / für Wellenbearbeitung
NC-Drehmaschine - TF-2600 - TAKISAWA - vertikal / 8 Werkzeuge / für Wellenbearbeitung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Steuerung
NC
Spindelausrichtung
vertikal
Anzahl Werkzeuge
8 Werkzeuge
Anwendungsbereich
für Wellenbearbeitung
Leistung
hohe Festigkeit
Zusatzfunktion
zum Fräsen
Durchmesser

260 mm
(10,24 in)

Rotationsgeschwindigkeit

2.500 rpm, 3.000 rpm, 3.200 rpm, 5.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1, 20.106,193 rad.min-1, 31.415,927 rad.min-1)

Durchmesser des Werkstücks

Min: 70 mm
(3 in)

Max: 70 mm
(3 in)

Länge des Werkstücks

650 mm, 750 mm
(26 in, 30 in)

Max. Schnittdurchmesser

260 mm
(10 in)

Schnellvorschub auf x-Achse

20 m/min

Schnellvorschub auf z-Achse

30 m/min

Nominalleistung

11 kW, 15 kW
(15 hp, 20,4 hp)

Gesamtlänge

2.400 mm
(94 in)

Gesamtbreite

2.080 mm
(82 in)

Gesamthöhe

2.150 mm
(85 in)

Gewicht

6.100 kg
(13.448 lb)

Beschreibung

Übersicht

Die Takisawa TF-2600 ist ein hochsteifes Wellen-Bearbeitungszentrum, entwickelt zur Verkürzung der Bearbeitungszeiten von Flansch- und Wellenbearbeitungen bei gleichzeitiger effizienter Spanabfuhr und stabilen Bearbeitungsbedingungen.

Hauptmerkmale
  • Leistungsstarker Drehzahlbereich des Spindelmotors (10" Spezifikation)
  • Hochsteife rechteckige Führungsbahnen
  • Vertikale Bettkonstruktion zur Verbesserung der Spanabfuhr und Steifigkeit


Zusätzliche Funktionseinheiten
  • NC-Servospindelstütze (Tailstock) — Verfahrweg: 580 mm; Konus-Bohrung: 8" spec: MT.4, 10" spec: MT.5
  • NC-Servo-Pendelstütze (option) — Verfahrweg: 720 mm


Hauptspezifikationen (Drehen)
  • Backen-Durchmesser (Zoll): 8 / 8 / 10 (Varianten)
  • Turrettentyp: 6-Stationen-Turret (Direktmontage) / 8-Stationen-Turret (Direktmontage)
  • Max. Drehdurchmesser: Ø260 mm
  • Max. Drehabstand: 750 mm (einige Varianten) / 650 mm (andere Varianten)
  • Spindeldrehzahl (min⁻¹): 3200 [OP. 5000] (einige Varianten) / 2500 [OP. 3000] (andere Varianten)
  • Schnellvorschub (m/min): X: 20 / Z: 30 / A: 20 / R: 30
  • Spindelmotor (kW): 11/15 oder 15/11 (Breitbereich, je nach Variante)
  • Maschinenhöhe: 2150 mm
  • Aufstellfläche: 2400 × 2080 mm
  • Maschinengewicht: 6100 kg


Hauptspezifikationen (Drehen & Fräsen)
  • Backen-Durchmesser (Zoll): 8 / 10 (Varianten)
  • Turrettentyp: Oben: 8-Stationen-Turret für rotierende Werkzeuge (All-Holder-Typ); Unten: 6-Stationen-Turret (Direktmontage) [OP. 8-Stationen untere Turret]
  • Max. Drehdurchmesser (unten): Ø260 mm
  • Max. Drehabstand (unten): 750 mm / 650 mm
  • Spindeldrehzahl (min⁻¹): 3200 [OP. 5000] / 2500 [OP. 3000]
  • Drehwerkzeugdrehzahl (min⁻¹): 6000
  • Schnellvorschub (m/min): X: 20 / Z: 30 / A: 20 / R: 30
  • Spindelmotor (kW): 11/15 oder 15/11 (Breitbereich)
  • Drehwerkzeugmotor (kW): 2.2
  • Maschinenhöhe: 2150 mm
  • Aufstellfläche: 2400 × 2080 mm
  • Maschinengewicht: 6100 kg


Lader Zielwerkstück (optional)
  • Backen-Durchmesser (Zoll): 8 / 10
  • Außendurchmesser: Ø70 mm
  • Länge: 750 / 650 mm
  • Werkstückgewicht: 10 kg
