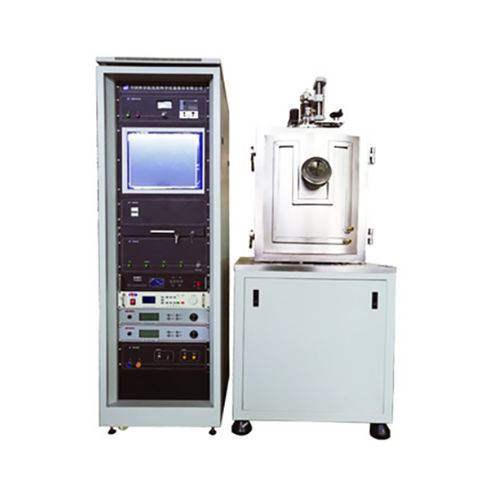

Vakuum-Beschichtungsanlage für Elektronenkanone DXD-500für kleine Losgrößenfür Elektronik
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Merkmal
- für Elektronenkanone, für kleine Losgrößen, für Elektronik
Beschreibung
Übersicht
Zusammensetzung
Technische Kennwerte
Technische Spezifikationen
- Das DXD-500 Elektronenstrahl-Evaporations-Beschichtungssystem ist für die Herstellung von elektrisch leitfähigen Schichten, Halbleiterschichten, ferroelektrischen Schichten und optischen Dünnschichten konzipiert. Es ist für wissenschaftliche Forschung und Kleinserienproduktion an Universitäten und Forschungseinrichtungen vorgesehen.
Zusammensetzung
- Das System besteht aus der Evaporations-Vakuumkammer, E-förmiger Elektronenkanone, Heiz-Evaporations-Elektrode, beheizter Rotationsplatte für Substrate, Arbeitsgaskreislauf, Pumpsystem, Vakuummess- und elektronischem Steuersystem, Montagetechnik und zugehörigem Zubehör.
Technische Kennwerte
- Modell: DXD-500
- Aufbau: U-förmiger Kasten mit Fronttür; Pumpsystem hinten angebracht.
- Innenabmessung der Vakuumkammer: 500 × 500 × 600 mm3
- Konfiguration des Vakuumsystems: kombinierte Molekularpumpe, mechanische Pumpe, Schieber
- Enddruck: ≤ 6,67×10^-5 Pa (nach Backen und Ausgasen)
- Vakuum-Wiederherstellungszeit: erreicht 6,67×10^-4 Pa in 45 Min. (nach kurzer Luftbelichtung und Einleitung von trockenem Chlor vor dem Evakuieren)
- Elektronenstrahl-Evaporationsquelle: E-förmige Elektronenkanone — positive Polspannung: 6 kV, 8 kV
- Anzahl der Evaporationsquellen: 2 elektronische Strahlquellen
- Tiegel: wassergekühlter Tiegel, Vierloch-Design; Fassungsvermögen je: 11 ml
- Leistung der Elektronenkanone: 0–6 kW einstellbar
- Optionale Widerstandsevaporationsquelle: Spannungsoptionen 5 V, 10 V; Strom: 300 A; max. Ausgangsleistung: 3 kW; Menge: 1 Satz (konfigurierbar)
- Wassergekühlte Elektrode: 3 Stück (kann in 2 Verdampferschalen angeordnet werden)
- Substrathandling: nimmt bis zu 4-Zoll-Substrate auf; max. Substrattemperatur: 800 °C ± 1 °C; kontinuierliche Rotation: 5–60 rpm; einstellbarer Abstand Substrat-Quelle: 300–350 mm; inkl. manueller Probensperre (1 Satz)
- Luft-/Gaskreislauf: Massenstromregler — 1 Kanal
- Quarzkristall-Dickenkontroller: Anzeige-Bereich der Monitor-Dicke: 0–99.999 Å (wie geliefert)
- Stellfläche / Hauptgerät Fußabdruck: 900 × 800 mm2
- Fußabdruck des Elektronik-Schranks: 800 × 800 mm2 (2 Sätze)
Technische Spezifikationen
- Modell: DXD-500
- Innenmaß der Kammer: 500 × 500 × 600 mm3
- Endvakuum: ≤ 6,67×10^-5 Pa (nach Backen und Ausgasen)
- Evaporationsquellen: 2 E-förmige Elektronenstrahlkanonen (positive Polspannung 6 kV oder 8 kV); optionale Widerstandsquelle (5/10 V, bis zu 3 kW)
- Leistungsbereich Evaporation (E-Kanone): 0–6 kW (einstellbar)
- Substratträger: bis zu 4-Zoll-Substrate, kontinuierliche Rotation 5–60 rpm, max. Substrattemperatur 800 °C ± 1 °C
- Abstand Substrat-Quelle: einstellbar 300–350 mm
- Pumpen: kombinierte Molekularpumpe + mechanische Pumpe mit Schieber
- Steuerung / Überwachung: Vakuummess- und elektronisches Steuersystem; Quarzkristall-Dickenmonitor
- Aufstellmaß: Hauptgerät 900 × 800 mm2; Steuerungsschränke 2 × (800 × 800 mm2)
