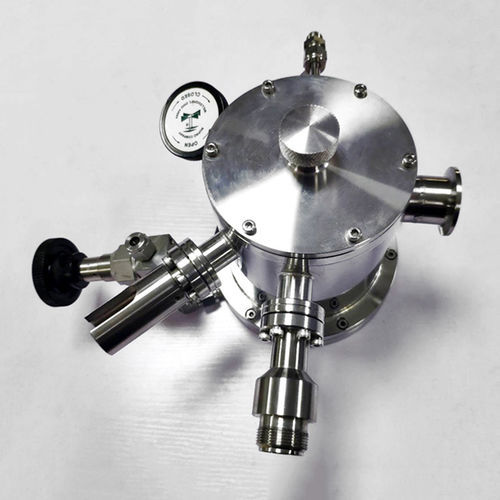

Metall-Sintern DXSF-1200GraphitKeramikfür die Raumfahrtindustrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Behandeltes Material
- Metall, Graphit, Keramik
- Anwendung
- für die Raumfahrtindustrie, Industrie, für Elektronik
- Zertifizierung
- ISO 9001
- Produktionsmodus
- Prototyping, Kleinserien
Beschreibung
Übersicht
Hauptstruktur
Heizung, Isolierung und Temperaturregelung
Vakuumsystem
Gaszufuhrsystem
Formwerkzeug, Pressen und Kühlung
Anwendungen und Einsatzbereiche
Technische Daten
- Der DXSF-1200 ist ein vertikaler, vollautomatischer Vakuum-Heißpress-Sinterofen, ausgelegt für Vakuum-, Schutzgas- (Argon, Stickstoff) oder Luftsinterung und Heißpressen von Keramik, refraktären Metallen und Pulvermetallurgie-Materialien. Geeignet für Labor, F&E und Kleinserienproduktion.
Hauptstruktur
- Konstruktion: Ofengehäuse aus gebürstetem Edelstahl.
- Hauptkomponenten: Ofenkörper und -deckel, Heiz-/Isolations-/Temperatursystem, Vakuumsystem, Gaszufuhrsystem, Wasserkühlung, Steuersystem sowie Hydraulik-/Pneumatik-Presssystem.
Heizung, Isolierung und Temperaturregelung
- Heizung: Widerstandsheizung zur Temperaturgleichmäßigkeit; Heizelement: schwedisches Kanthal A1 (importierter Draht).
- Isolierung: hochreine Aluminiumoxid-Polykristallfaser hergestellt durch Vakuum-Saugfiltration zur Minimierung von Partikelausfall und zur Sicherstellung thermischer Stabilität; Widerstandsdrahtabstände mittels thermischer Simulation optimiert.
- Steuerung & Messung: Dexinmag programmierbarer Temperaturregler (Standard) mit 30-Segment-Programm, intelligentem PID, Übertemperatur- und Burnout-Schutz, 485-Schnittstelle (Software optional), Stromausfallschutz; Thyristorsteuerung mit digitaler Anzeige. PLC-Touchscreen-Steuerung und Datenprotokollierung für Prozessanalyse.
Vakuumsystem
- Beinhaltet mechanische Pumpe, Ein-/Auslass-/Vakuumventile, Vakuummessgeräte, Balgen, Leitungen und Halterungen.
- FX-Vakuumpumpe: Kammerdruck erreichbar <100 Pa.
- Vakuummessgerät: ZDR-1 Widerstandsvakuummeter, Messbereich 0,1 Pa ~ 1×10^5 Pa.
Gaszufuhrsystem
- Besteht aus Rohrleitungen und Ventilen; optional explosionsgeschützte Ausführung möglich. Automatische Entlüftung bei Überschreitung des Sicherheitsdrucks. Nadelventil in der Gasleitung; optionaler Durchflussmesser zur Gasmengenkontrolle (Argon, Stickstoff).
Formwerkzeug, Pressen und Kühlung
- Formwerkzeug: Hochtemperatureinheit aus hochreinem Graphit; Betriebsdruck bis 50 MPa.
- Pressen: Druck- und Haltezeitparameter per Touchscreen einstellbar; maximaler Presshub 100 mm; Eindrückerdurchmesser 60 mm; Druckgenauigkeit ±100 Kg; beispielhaft angezeigter Druck bis 5 MPa Manometer.
- Wasserkühler: Nennarbeitsdruck 0,1 – 0,2 MPa.
Anwendungen und Einsatzbereiche
- Geeignet für Vakuum- oder Inertgas-Sinterung transparenter und technischer Keramiken, Legierungen mit refraktären Metallen, Siliziumkarbid, Siliziumnitrid und andere Hochtemperaturmaterialien; Sinterung, Glühen, Löten und Entgasung von Pulvern bzw. Körpern unterhalb des Schmelzpunktes der Hauptkomponente.
Technische Daten
- Modell: DXSF-1200
- Leistung: 160 W
- Heizzonenmaß: Φ90 × 110 mm
- Probebereich: Φ12 × 70 mm (kundenspezifisch)
- Gesamtabmessungen (L×B×H): 140 × 115 × 145 (wie angegeben)
- Spannung: 220 V
- Phase: Einphasen
- Heizelement: Kanthal A1 Widerstandsdraht (Schweden)
- Temperaturregelung: Dexinmag programmierbarer Regler (Standard), 30-Segment-Programm, intelligenter PID, Übertemperatur-/Burnout-Schutz, 485-Kommunikation, Stromausfallschutz
- Regelgenauigkeit: ±0,1 ℃
- Max. Arbeitstemperatur: bis zu 600 ℃ (Nennwert 500 ℃)
- Aufheizrate: ≤20 ℃/min (anpassbar); empfohlen ≤10 ℃/min
- Thermoelement: Typ K
- Länge Heizabschnitt: 205 mm
- Vakuumleistung: Kammer <100 Pa mit FX-Pumpe; Messbereich 0,1 Pa ~ 1×10^5 Pa
- Formmaterial & Druck: hochreines Graphit; Betriebsdruck bis 50 MPa
- Max. Presshub: 100 mm
- Eindrückergröße: 60 mm
- Druckgenauigkeit: ±100 Kg
- Kühler Nennarbeitsdruck: 0,1 – 0,2 MPa
- Zertifizierung: ISO9001
- Umgebungsoberflächentemperatur: ≤55 ℃
