Elektrische Spinnmaschine DX-II

Hochgeschwindigkeit

Übersicht

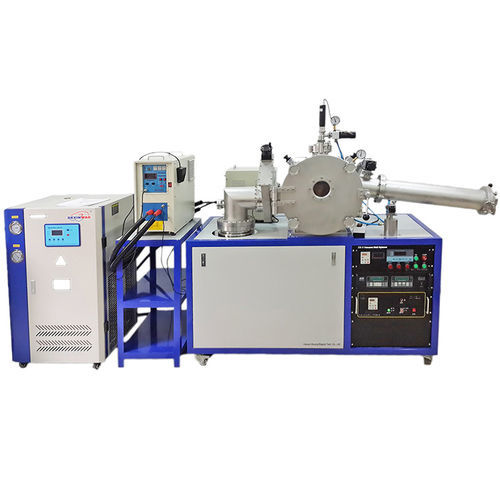

Die DX-Serie Vakuum-Schmelzspinnsystem (DX-II) ist ein Laborgerät zur Herstellung metastabiler und amorpher Werkstoffe durch Aufspritzen von geschmolzenem Metall/Legierung auf eine schnell rotierende Kupferwalze unter Hochvakuum. Dabei werden sehr hohe Abkühlraten (10^4 K/s bis 10^6 K/s) erzielt, wodurch amorphe/metastabile Phasen gebildet werden können.

Ausstattung des Vakuum-Schmelzspinnsystems:

• Vakuumkammer aus Edelstahl
• Molekularpumpe (FF-200/1200) und mechanische Pumpe (9L)
• Steuerschrank mit LED-Digital-Vakuummeter
• Infrarot-Thermometer und Frequenzumrichter EV1000
• Schmelz/Spinn-Laufrad aus sauerstofffreiem Kupfer
• Blasgießform (inkl. drei Formkerne, kundenspezifisch)
• Magneto-Fluid (Wasser-Kühlung)
• Ersatzteile (Spezialwerkzeuge und Dichtungsringe)
• Quarzrohre (50 St.)
• Geräuscharmer Laborkühler

Hinweis:
Die Anwender müssen eine Ar-Flasche und einen Gaszähler selbst bereitstellen.

Technische Kennwerte:

• Masse der Probe für Melt-Spinning: 10–20 g
• Masse der Probe für Schmelzen und Blasgießen: 10–30 g
• Temperaturmessbereich: 600–2000 °C
• Betriebs-Vakuumgrad: 6.67×10⁻⁵ Pa
• Max. Leistung der Stromquelle: 30 kW; Frequenz: 30–80 kHz
• Maximale Linear-Geschwindigkeit am Radrand: 0–70 m/s (einstellbar)
• Melt-Spinning-Bahn einstellbar, Einstellbereich ≥ 5 mm
• Enthält Blasgießsystem

Technische Spezifikationen (Komponenten):

• Vakuumkammer — Modell: DX-Ⅱ; Hauptmaterial: 1Cr18Ni9Ti; Größe: Φ400×350 mm; Menge: 1
• Leistung (Induktionsquelle) — Modell: SP-30; Leistung: 30 kW; Frequenz: 30–80 kHz; Menge: 1
• Band- und Spritzgießsystem — Modell: DX-Ⅱ; Hauptmaterial: sauerstofffreies Kupfer; Kupferrad: Φ220×34 mm; Bandgeschwindigkeit: 0–70 m/s; Menge: 1
• Steuerschrank — Modell: DX-Ⅱ; Komponenten in Rack montiert; Menge: 1
• Ultra-Hochvakuum-Absperrventil — Modell: CC-150; Material: Edelstahl; Anwendungs-Vakuumbereich: ~10⁵ ~ 6.7×10⁻⁶ Pa; Menge: 1
• Infrarot-Thermometer — Modell: ATS; Temperaturmessbereich bis 2000 °C (Website-Text weist 600–2000 °C aus); Menge: 1
• Frequenzumrichter — Modell: EV1000; Eingangsspannung: 380 V; Menge: 1
• Magneto-Fluid (spezielle Wasserkühlung) — Versiegeltes Vakuum: 10⁻⁵ Pa; Menge: 1
• Saugrohre — Modell: DX-Ⅱ; Material: 1Cr18Ni9Ti; Integriert mit Vakuumkammer; Menge: 1
• Molekularpumpe — Modell: FF-200/1200; Material: Edelstahl; Endvakuum: 7×10⁻⁷ Pa; Menge: 1
• Mechanische Pumpe — Modell: TRP-36; Material: Kohlenstoffstahl; Endvakuum: 6×10⁻² Pa; Menge: 1
• Digitales Vakuummessgerät — Modell: ZDF-5227B; Elektronisches Gerät; Messbereich: ~10⁵ – 10⁻⁵ Pa (inkl. 2 Widerstandsmessgeräte und 1 Ionisationsmessgerät); Menge: 1
• Luftspeichertank — Modell: DX; Material: 1Cr18Ni9Ti; Enthält Tanks, Handventil, elektromagnetisches Absperrventil, Positiv-/Negativdruckanzeige; Menge: 1

Eigenschaften / technische Daten:

• Modell / Handelsbezeichnung: DX-II
• Einsatzbereich: Herstellung, Forschung und Entwicklung von metastabilen/amorphen Materialien (Seltenerd-Neodym-Magnete, amorphe Weichmagnetmaterialien, nanometrische Materialien usw.)
• Abkühlrate: typischerweise 10^4 K/s bis 10^6 K/s (schnelles Abschrecken auf rotierender Kupferwalze)
• Probengrößen: Melt-Spinning 10–20 g; Schmelzen/Blasgießen 10–30 g
• Temperaturmessbereich: 600–2000 °C
• Betriebs-Vakuum: typischerweise bis ~6.67×10⁻⁵ Pa (Systemkomponenten liefern wie aufgeführt höhere/tiefere Endvakuen)
• Induktionsquelle: bis zu 30 kW, 30–80 kHz
• Kupferrad: sauerstofffreies Kupfer, Φ220×34 mm; Randgeschwindigkeit einstellbar 0–70 m/s
• Einstellung der Melt-Spinning-Bahn: einstellbarer Abstand ≥ 5 mm
• Enthält Molekularpumpe (FF-200/1200), mechanische Pumpe (TRP-36), digitales Vakuummessgerät (ZDF-5227B) und Zubehör (Quarzrohre, Formen, Dichtungsersatz, Chiller)
