Kleinserien-Vakuumguss DXD-500A

EinzelteileIndustriefür die Metallwarenindustrie

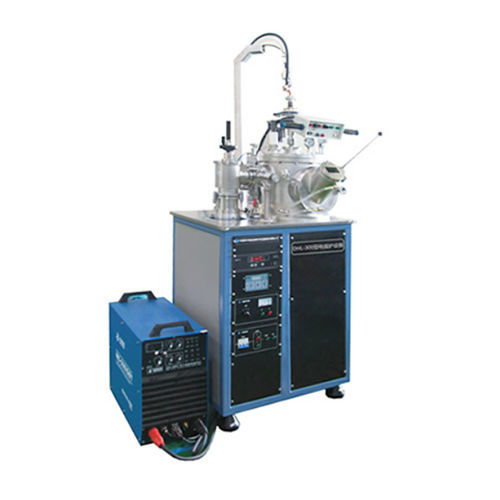

Das DXD-500A Lichtbogenofen-System ist für das Schmelzen von hochschmelzenden Metallen und Legierungen sowie für die Herstellung massiver amorpher Materialien durch Vakuum-Sauggießen ausgelegt. Es ist für Laborforschung und Kleinserienproduktion in der Vakuummetallurgie und Materialentwicklung vorgesehen.

Zusammensetzung

• Vakuumkammer des Lichtbogenofens
• Stromversorgung für Lichtbogen und Lichtbogenschmelzen
• 5‑Stationen wassergekühlter Kupferschmelztiegel (rotierender Manipulator)
• Vakuum-Sauggießvorrichtung
• Magnetisches Rühren
• Arbeitsgas-Kreislauf
• Systempumpen (Molekularpumpe, mechanische Pumpe) und Abblase-/Baffle-Ventil
• Vakuummessung
• Elektrisches Steuersystem und Montageeinrichtung

Zusammenfassung
Die DXD-500A Lichtbogenofen-Anlage wird zum Schmelzen von Metallen oder Legierungen mit hohem Schmelzpunkt und zur Herstellung massiver amorpher Materialien durch Sauggießen eingesetzt; sie eignet sich für wissenschaftliche Forschung und Kleinserienproduktion in der Vakuummetallurgie und der Entwicklung neuer Materialien.

Technische Daten

• Modell: DXD-500A
• Schmelzkammer: Horizontale zylindrische Vakuumkammer mit Fronttür, Größe Ø300 × 340 mm
• Aufbau des Vakuumsystems: Molekularpumpe, mechanische Pumpe, Baffle-Ventil
• Enddruck: ≤6.67 × 10-4 Pa
• Vakuum-Wiederherstellungszeit: Erreicht 5 × 10-3 Pa in 20 Min. (nach kurzer Luftzufuhr und Einblasen von trockenem Chlor, dann Beginn der Entlüftung)
• Schmelzstrom: Dauerarbeitsstrom 700–900 A
• Schmelztiegel: 5 Stationen (halbkugelförmige Kappe) — drei Schmelzstationen für Legierungen (mit magnetischem Rühren), eine Sauggießstation (120 × 120 mm), eine Entgasungs-Schmelzstation; typisches Schmelzprobengewicht: 50 g (Eisen als Referenz)
• Vakuum-Sauggießausrüstung: Wird mit 1 Satz Standard-Sauggießform geliefert
• Katodenausrüstung für Lichtbogenschmelzen: Hochfrequente Lichtbogenzündung (Lichtbogenzündmethode)
• Geräteaufstellfläche: 1400 mm (Länge) × 1100 mm (Breite) × 2300 mm (Höhe)
