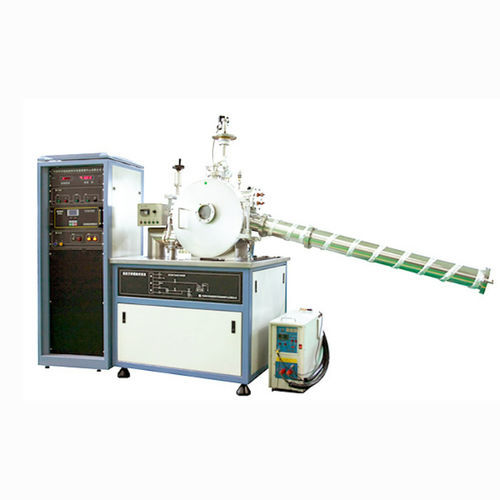

Zerstäuber für Metallpulver DXE-500

Der DXE-500 Vakuum-Melt-Spinner mit Lichtbogenofen ist ausgelegt zum Schmelzen hochschmelzender Metalle und Legierungen und zur Herstellung amorpher Metallbänder und massiver amorpher Materialien mittels Melt-Spinning, Sprühen und Sauggießen. Er ist für wissenschaftliche Forschung und Kleinstserienproduktion neuer Vakuummetallurgiematerialien an Hochschulen, Forschungsinstituten und Unternehmen vorgesehen.

Zusammensetzung
Die Anlage besteht hauptsächlich aus Vakuumerzeugungs- und Messsystem, System zur Herstellung von Melt-Spinning-Bändern, Sprühsystem, Lichtbogenschmelzanlage, Sauggießsystem, Arbeitsgaskreislauf, elektronischem Steuersystem, Installationsmaschine und weiteren Hilfskomponenten.

Technische Daten

• Modell: DXE-500
• Lichtbogenschmelzkammer: Vertikale zylindrische Vakuumkammer, Größe: Ø400 × 320 mm
• Melt-Spinning-Kammer: Horizontale zylindrische Vakuumkammer, Größe: Ø500 × 400 mm
• Vakuumsystem-Konfiguration: Beide Kammern nutzen 1 Satz; mechanische Pumpe und Molekularpumpe
• Enddruck (Lichtbogenschmelzkammer): ≤ 6.67×10^-4 Pa
• Enddruck (Melt-Spinning-Kammer): ≤ 6.67×10^-5 Pa
• Lichtbogenschmelzstrom: Dauerbetriebsstrom: 700–900 A
• Schmelztiegel: 5 Stationen (halbkugelförmige Abdeckung): drei Schmelzlegierungsstationen (mit magnetischem Rühren), eine Sauggießstation, eine Station 120 × 120 mm, eine Entgasungsstation; Schmelzproben-Gewicht: 50 g (Eisen als Referenz)
• Vakuum-Saugeinrichtung: Liefert 1 Satz Standard-Spritzform
• Lichtbogen-Schmelz-Kathodenausrüstung: Lichtbogenanzündungsmethode: hochfrequente Lichtbogeninitiation
• Melt-Spinning-Vorrichtung: 1 Satz rollenrotierender Ausrüstung; Oberflächengeschwindigkeit: 0–50 m/s, Frequenzsteuerung
• Induktionsspule und Quarzschmelztiegel: Induktionsschmelzen einer 10 g Probe reinen Eisens; Heizbereich des Quarzschmelztiegels: Ø15 × 50 mm
• Vakuum-Sprühgerät: Teilt dieselbe Form wie die Vakuum-Saugung
• Gerätefläche: Hauptmaschine: 3600 × 1000 mm²; Schaltschrank: 800 × 800 mm (2 Sätze)
