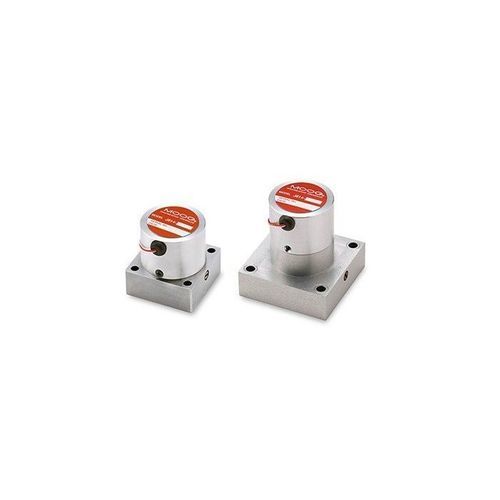

Pneumatik-Wegeventil / Schieber J814

pneumatisch gesteuertdruckluftbetriebenpneumatisch

Produktübersicht
Die pneumatischen Servoventile der Serie J814 sind reaktionsschnelle und präzise 3‑ und 4‑Wege-Servoventile für die Druck-/Leistungsregelung, Schwingungsregelung und Positionsregelung in pneumatischen Systemen. Die 3‑Wege‑Varianten können auch bei Vakuumanwendungen eingesetzt werden.

Die 3‑Wege‑Ventile sind einstufig und in Standard- sowie Hochdurchfluss‑Ausführungen erhältlich. Der Standardtyp hat einen Nennvolumenstrom von 1 ～ 50 NL/min bei einem Ventil‑Druckabfall von 0,5 MPa; die Hochdurchfluss‑Variante erreicht bis zu 200 NL/min. Ein Paar Düsen und eine Klappe werden von einem Drehmomentmotor mit Luftspalten angetrieben, was ein einfaches und langlebiges Design für langfristige Zuverlässigkeit gewährleistet.

Die 4‑Wege‑Ventile besitzen eine Bohrung stromaufwärts jeder Düse und bieten dadurch zwei Regelanschlüsse. Diese einstufigen Ventile haben einen Nennvolumenstrom von 1 ～ 14 NL/min bei einem Ventil‑Druckabfall von 0,5 MPa.

Merkmale

• Einstufiges Düsen‑Klappen‑Design mit Drehmomentmotor
• Hohe Auflösung und geringe Hysterese
• Kompakt und leicht
• Niedriger Energieverbrauch
• Schnelle Ansprechzeit für verbesserte Regelgüte
• Langlebiges, verschleißfreies Design ohne Gleitflächen

Technische Daten
Position — J814 (3‑Wege‑Typ) — J814 (4‑Wege‑Typ)
Nennvolumenstrom (@ Ventildruckabfall 500 kPa) — 1 ～ 50 NL/min — 1 ～ 14 NL/min
Nennspannung/‑druck — 1.000 kPa — 1.000 kPa
Regelbereich Druck — 0 ～ 1.000 kPa — 0 ～ 1.000 kPa
Druckbeständigkeit Zulaufseite — 1.500 kPa — 1.500 kPa
Druckbeständigkeit Rücklaufseite — 1.500 kPa — 1.500 kPa
Nennstrom — 0 ～ 100 mA — ±100 mA
Hysterese — ≦3,0 % — ≦3,0 %
Betriebstemperaturbereich — −10 - 60 ℃ — −10 - 60 ℃
Medientypen — Druckluft — Druckluft
Masse — Ca. 400 g — Ca. 400 g

Hochdurchfluss‑Ventile mit einem Nennvolumenstrom bis zu 200 NL/min sind erhältlich.
