Hydraulik-Wegeventil / Schieber D636K

hydraulisch gesteuertvorgesteuertproportional

Produktbeschreibung

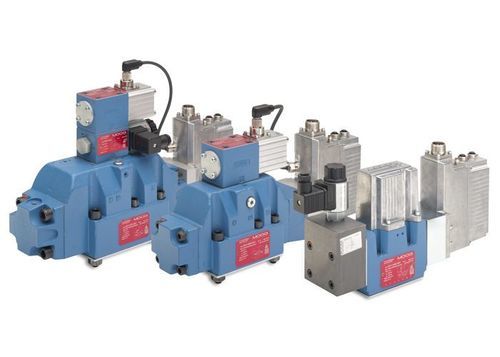

Die Moog-Ventile der Serien D67x sind hydraulisch vorgesteuerte Proportionalventile mit integrierter Elektronik und optionaler Feldbusschnittstelle. Die Kolben sind direkt im Ventilgehäuse montiert und hydraulisch vorgesteuert, was deutlich höhere Durchflüsse und verschiedene ausfallsichere Optionen ermöglicht. Als Pilotstufen kommen ServoJet und miniDDV zum Einsatz, sodass eine flexible Anpassung des Pilotprinzips an die Anwendung möglich ist. Die Ventile sind in zwei- und dreistufiger Ausführung in den Größen 05, 07, 08 und 10 erhältlich. Zusammen mit der digitalen Elektronik und den optionalen Feldbus-Schnittstellen eignet sich die Serie D67x für industrielle Produktionslinien sowie für Prüf- und Messeinrichtungen.

Eigenschaften

• Optimiertes Ventilkörperdesign für hohen Nenndurchfluss
• Integrierte digitale Elektronik für hohe Flexibilität
• Optionale Vorsteuerstufen (DDV oder ServoJet®) zur Anpassung an die Anwendung
• Hervorragende dynamische Reaktion durch verbesserte Pilotstufen
• Verschiedene ausfallsichere Optionen verfügbar

Spezifikationen (Tabellenübersicht)
Spezifikationen | D671 | D672 | D673 | D674 | D675
Funktionen | Durchfluss, Druck, Durchfluss und Druck (p/Q), Achse (Position, Geschwindigkeit, Kraft) | Durchfluss, Druck, Durchfluss und Druck (p/Q), Achse (Position, Geschwindigkeit, Kraft) | Durchfluss, Druck, Durchfluss und Druck (p/Q), Achse (Position, Geschwindigkeit, Kraft) | Durchfluss, Druck, Durchfluss und Druck (p/Q), Achse (Position, Geschwindigkeit, Kraft) | Durchfluss, Druck, Durchfluss und Druck (p/Q), Achse (Position, Geschwindigkeit, Kraft)
Lochbild | ISO 4401 Größe 05 (NG10) | ISO 4401 Größe 07 (NG16) | ISO 4401 Größe 08 (NG25) | ISO 4401 Größe 08 (NG25+) | ISO 4401 Größe 10 (NG32)

Hydraulische Daten
Nennvolumenstrom bei ∆pN 5 bar pro Steuerkante | 30 bis 80 l/min | 150 bis 250 l/min | 350 l/min | 550 l/min | 1000 bis 1500 l/min
Max. Volumenstrom | 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Max. Betriebsdruck | Anschluss P, A, B - 350 bar (Anschluss T abhängig vom Pilotventil; Anschluss T mit externem Y - 350 bar)
Sprungantwort für 0 bis 100 % Schritt | 10 bis 28 ms | 10 bis 44 ms | 13 bis 35 ms | 14 bis 44 ms | 10 bis 43 ms

Elektrische Daten
Versorgungsspannung | 24 V DC (18 bis 32 V DC)
Nennsignaloptionen | +/-10 V, +/-10 mA und 4 bis 20 mA
Elektrische Schnittstellen | 6+PE, 11+PE

Ressourcen (verfügbare Literatur)

• Katalog - D671-D672-D673-D674-D675 Series Proportional Valves
• Benutzerhandbuch - Montage- und Inbetriebnahmehinweise für Baureihen D670/1/2/3/4/5 - Proportional- und Servoventile

Technische Daten / Kurzübersicht

• Hydraulisch vorgesteuerte Proportionalventile mit integrierter Elektronik und optionaler Feldbus-Schnittstelle
• Verfügbare Größen: 05 (NG10), 07 (NG16), 08 (NG25 / NG25+), 10 (NG32)
• Nennvolumenströme je nach Typ: 30–80 l/min bis 1000–1500 l/min
• Maximale Volumenströme: 180 l/min bis 3600 l/min (typabhängig)
• Max. Betriebsdruck Port P/A/B: 350 bar; Port T abhängig vom Pilotventil oder extern 350 bar
• Sprungantwort (0–100 %): typ. 10–44 ms je nach Typ
• Versorgungsspannung: 24 V DC (18–32 V DC)
• Nennsignaloptionen: +/-10 V, +/-10 mA, 4–20 mA
• Elektrische Schnittstellen: 6+PE, 11+PE
• Optionen: Feldbus-Schnittstelle, zusätzliche Analogeingänge für Sensoren, verschiedene Failsafe-Optionen
