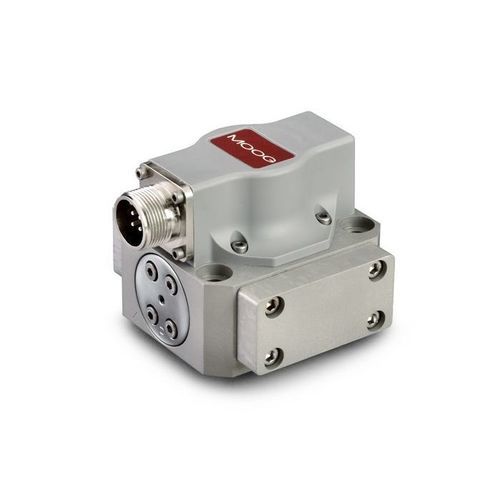

Hydraulik-Wegeventil / Schieber 761

mit elektrischer Bedienungmagnetbetriebenvorgesteuert

Produktbeschreibung

Die Servoventile zur Durchflussregelung der Serie 761 sind Drosselventile für 3‑Wege‑ und vorzugsweise 4‑Wege‑Anwendungen. Sie sind ein leistungsstarkes 2‑Stufen‑Design, das den Nenndurchflussbereich von 0,5 bis 75 l/min (0,125 bis 19,5 gpm) bei 35 bar Ventildruckabfall pro Steuerkolben abdeckt. Das Design ist einfach und robust für einen zuverlässigen, langlebigen Betrieb. Die Pilotstufe besteht aus einem symmetrischen Düsen‑Klappen‑Drehmomentmotor.

Eigenschaften

• 2‑stufiges Servoventil mit mechanischer Rückkopplung (MFB)
• Die Düsen‑Prallplatten‑Pilotstufentechnologie bietet hohe Dynamik, hohe Auflösung und geringe Hysterese
• Hohe Antriebskräfte der Spule und robustes Design gewährleisten einen langlebigen Betrieb
• Kompaktes Design ermöglicht Anwendungen mit begrenztem Platzbedarf
• Eigensichere Versionen (761K) erhältlich für Anwendungen, die zertifizierte Produkte für den Einsatz in potenziell gefährlichen Umgebungen erfordern

Spezifikationen

Hydraulische Daten
Bewerteter Durchfluss*: 0.5 bis 75 l/min
Standardkonfigurationen: 4, 10, 19, 38, 63 l/min
Max. Betriebsdruck: Aluminiumgehäuse: 315 bar; Stahlgehäuse: 350 bar

Performance Daten
100% Sprungantwort**: <4 bis <16 ms

Elektrische Daten
Nennsignal***: 8 bis 200 mA

Physikalische Daten
Größe (Montagemuster): Größe 04 (ISO 10372-04-04-0-92)
Gewicht: 1.0 bis 1.7 kg
Zusätzliche Optionen: Hohe Nullvorspannung, magnetische Nulleinstellung, belüfteter Motorkondensator, spezielle BSA‑Passform, parallele interne Verdrahtung, umgekehrte Polarität, sehr hohe Reaktion

* @ Δp 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** Single Coil

Charakteristiken / Technische Spezifikationen

• 2‑Stufen‑Design mit mechanischer Rückführung (MFB)
• Nenndurchflussbereich: 0,5–75 l/min
• Typische Standarddurchflüsse: 4, 10, 19, 38, 63 l/min
• Max. Betriebsdruck: Aluminium 315 bar, Stahl 350 bar
• Reaktionszeit (100% Sprungantwort): <4 bis <16 ms (abhängig von Systemdruck)
• Elektrisches Nennsignal: 8–200 mA
• Montagegröße: Größe 04 (ISO 10372-04-04-0-92)
• Gewicht: 1,0–1,7 kg
• Optionen: eigensichere Versionen (761K) und diverse Null‑/Einstellungs‑ und Verdrahtungsoptionen
