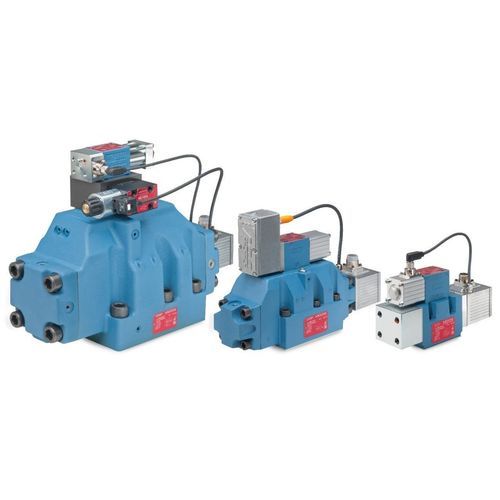

Hydraulik-Wegeventil / Schieber D68x

steuerbarkompakt

Produktbeschreibung
Die Moog-Ventile der Baureihe D68x sind hydraulisch vorgesteuerte Proportionalventile mit integrierter Elektronik und analoger Schnittstelle. Die Proportionalventile der D68x verfügen über Kolben, die direkt im Ventilgehäuse montiert und hydraulisch vorgesteuert werden. Diese Konstruktion erlaubt deutlich höhere Durchflüsse und bietet verschiedene ausfallsichere Optionen. In dieser Baureihe kommt ein kompakter Pilot (miniDDV) zum Einsatz, der sich durch sehr gute Dynamik und hohe Effizienz auszeichnet. Die Ventile sind als zweistufige Ausführung in den Größen 05, 07, 08 und 10 erhältlich. Dieses Proportionalventil wurde für anspruchsvolle industrielle Anwendungen entwickelt und bietet hohe Funktionsflexibilität und exzellente Dynamik.

Eigenschaften

• Optimiertes Design des Ventilkörpers für hohen Nenndurchfluss
• Hohe Energieeffizienz durch Pilotvarianten mit geringer interner Leckage
• Niedriger erforderlicher minimaler Steuerdruck
• Integrierte Verstärker- und Steuerelektronik für große funktionale Flexibilität
• Hervorragende dynamische Reaktion aufgrund der hohen Eigenfrequenz der Pilotstufe
• Verschiedene ausfallsichere Optionen zur optimalen Anpassung an die Anwendung
• Optional: neues Pilotventil mit integrierter Elektronik und Positionsrückmeldung des Piloten

Spezifikationen
Modelle: D681 | D682 | D683 | D684 | D685
Funktion: Durchflussregelung
Lochbild: ISO 4401 Größe 05 (NG10) | ISO 4401 Größe 07 (NG16) | ISO 4401 Größe 08 (NG25) | ISO 4401 Größe 08 (NG25+) | ISO 4401 Größe 10 (NG32)
Hydraulische Daten - Nennvolumenstrom bei ΔpN 5 bar pro Steuerkante: 30 bis 80 l/min | 150 bis 250 l/min | 350 l/min | 550 l/min | 1000 bis 1500 l/min
Hydraulische Daten - Max. Volumenstrom: 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Max. Betriebsdruck: Port P, A, B - 350 bar
Port T mit internem Y - 70 bar (teilweise 50 bar bei bestimmten Ausführungen)
Port T mit externem Y - 250 bar oder 350 bar (je nach Ausführung)
Sprungantwort für 0 bis 100 % Schritt: 9 bis 11 ms | 10 bis 13 ms | 10 bis 18 ms | 11 bis 26 ms | 35 bis 40 ms

Elektrische Daten
Versorgungsspannung: 24 V DC (18 bis 32 V DC)
Nennsignaloptionen: ±10 V, ±10 mA und 4 bis 20 mA
Elektrische Schnittstellen: 6+PE, 11+PE

Charakteristiken / Technische Spezifikationen

• Serie: D68x (Baureihe D681–D685)
• Ausführung: zweistufig
• Verfügbare Baugrößen: Größe 05 (NG10), 07 (NG16), 08 (NG25), 08 (NG25+), 10 (NG32)
• Nennvolumenströme (bei ΔpN 5 bar): modellabhängig 30–1500 l/min (typische Bereiche: 30–80; 150–250; 350; 550; 1000–1500 l/min)
• Maximale Volumenströme: bis 3600 l/min (modellabhängig)
• Max. Betriebsdruck Port P/A/B: 350 bar
• Port T: je nach Y-Konfiguration 50 / 70 / 250 / 350 bar
• Sprungantwort (0–100 % Schritt): modellabhängig 9–40 ms
• Versorgungsspannung: 24 V DC (18–32 V DC)
• Signaleingänge: ±10 V, ±10 mA, 4–20 mA
• Elektrische Schnittstellen-Optionen: 6+PE oder 11+PE
