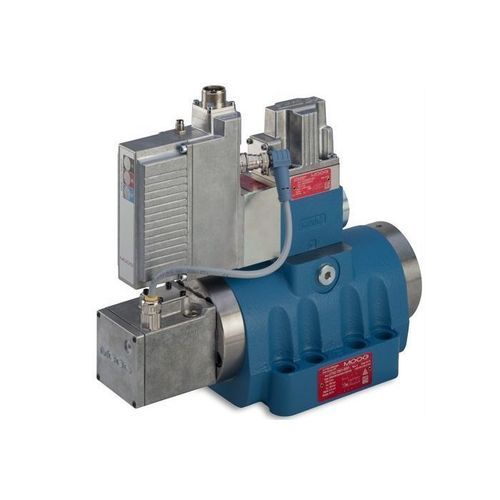

Hydraulik-Wegeventil / Schieber D79x

hydraulisch gesteuertvorgesteuertFieldbus

Produktbeschreibung
Die Ventile der Baureihe D79x von Moog sind hydraulisch vorgesteuerte, dreistufige Servoventile mit integrierter Elektronik und analoger Schnittstelle. Das Kolben-in-Buchse-Design ermöglicht höhere Durchflüsse bei gleichzeitig sehr hoher dynamischer Leistung. Die Serie ist in zwei Größen (D791, D792) und in mehreren Funktionsvarianten (Durchfluss, Druck, p/Q, Achsregelung für Position, Geschwindigkeit, Kraft) erhältlich. Entwickelt für anspruchsvolle industrielle Anwendungen mit schnellen Ansprechzeiten und hohem Volumenstrom.

Eigenschaften

• 3-stufiges Ventildesign für hohe Dynamik
• Elektrische Positionsrückmeldung (LVDT) – verschleißfrei
• Integrierte Elektronik mit Verpolungsschutz
• Optionale externe Pilotzu- und -rücklaufanschlüsse über zusätzliche X- und Y-Anschlüsse am Ventilgehäuse
• Niedriger Schwellenwert und geringe Hysterese; ausgezeichnete Stabilität bei Null

Spezifikationen

• Baureihe: D79x (D791, D792)
• Ventildesign: 3-stufig; Kolben in Buchse, hydraulisch vorgesteuert
• Funktionen: Durchfluss (Q), Druck (p), p/Q, Achsgrößen (Position, Geschwindigkeit, Kraft)
• Nennvolumenstrom bei ΔpN = 35 bar pro Steuerkante: D791 = 100–250 l/min; D792 = 400–1000 l/min
• Max. Volumenstrom: D791 = 250 l/min; D792 = 1100 l/min
• Max. Betriebsdruck: Anschlüsse P, A, B = 350 bar; Anschluss T mit Y intern = 70 bar; Anschluss T mit Y extern = 350 bar
• Sprungantwort 0–100%: D791 = 3–10 ms; D792 = 4–12 ms
• Elektrische Versorgung: 24 V DC (Bereich 18–32 V DC)
• Nennsignaloptionen: ±10 V, ±10 mA, 4–20 mA
• Elektrische Schnittstellen: 6+PE und 11+PE
• Optionen: Feldbus-Schnittstelle, zusätzliche Analogeingänge für Sensoren
• Besondere Merkmale: LVDT-Positionsrückmeldung (verschleißfrei), integrierte Elektronik mit Verpolungsschutz, niedrige Hysterese und ausgezeichnete Nullstabilität

Ressourcen / Verfügbare Dokumente
Kataloge und Datenblätter verfügbar (siehe Dokumente).
