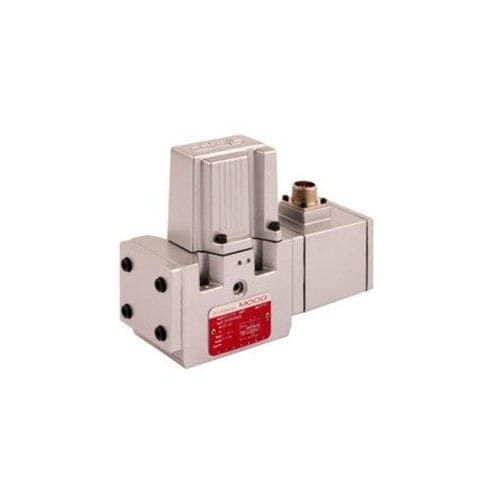

Hydraulik-Wegeventil / Schieber D661

hydraulisch gesteuertvorgesteuertelektro-hydraulisch

Produktübersicht
Die Moog-Ventile der Serie D661 sind hydraulisch vorgesteuerte Servoventile mit integrierter Elektronik und analoger Schnittstelle. Die D661 verwenden Kolben, die in einer Buchse gleiten, und sind hydraulisch vorgesteuert. Dieses Konzept bietet verbesserte Genauigkeit sowie sehr gute statische und dynamische Eigenschaften. Die Ventile sind für anspruchsvolle Anwendungen ausgelegt und liefern hohe dynamische Leistung.

Eigenschaften

• 2-Stufen-Ventil mit robustem ServoJet®-Pilotventil
• Optimiertes Ventilgehäusedesign für hohen Nenndurchfluss
• Verbessertes ServoJet®-Pilotdesign für hervorragende dynamische Reaktion
• Verschiedene verfügbare Fail‑Safe‑Optionen zur anwendungsspezifischen Anpassung

Spezifikationen
Spezifikationen — D661
Funktion — Durchflussregelung
Lochbild — ISO 4401 Size 05 (NG10)
Hydraulische Daten — Nennvolumenstrom bei ΔpN (Δ35 bar pro Steuerkante): 20 bis 200 l/min
Hydraulische Daten — Max. Volumenstrom: 250 l/min
Hydraulische Daten — Max. Betriebsdruck Port P, A, B: 350 bar
Hydraulische Daten — Max. Betriebsdruck Port T mit Y intern: 210 bar
Hydraulische Daten — Max. Betriebsdruck Port T mit Y extern: 350 bar
Sprungantwort 0–100 % Schritt — 6,5 bis 18 ms
Elektrische Daten — Versorgungsspannung: 24 VDC (18 bis 32 VDC)
Elektrische Daten — Nennsignaloptionen: ±10 V und ±10 mA
Elektrische Daten — Elektrische Schnittstelle: 6+PE

Technische Daten / Spezifikationen

• Modell / Reihe: D661
• Ventiltyp: 2‑Stufen, hydraulisch vorgesteuert mit ServoJet®‑Pilot
• Funktion: Durchflussregelung
• Lochbild: ISO 4401 Size 05 (NG10)
• Nennvolumenstrom bei ΔpN (Δ35 bar pro Steuerkante): 20–200 l/min
• Max. Volumenstrom: 250 l/min
• Max. Betriebsdruck (Port P, A, B): 350 bar
• Max. Betriebsdruck (Port T mit Y intern): 210 bar
• Max. Betriebsdruck (Port T mit Y extern): 350 bar
• Sprungantwort (0–100 % Schritt): 6,5–18 ms
• Versorgungsspannung: 24 V DC (Bereich 18–32 V DC)
• Nennsignaloptionen: ±10 V und ±10 mA
• Elektrische Schnittstelle: 6+PE
