Hydraulik-Wegeventil / Schieber D636

mit elektrischer Bedienungdirektgesteuertproportional

Übersicht

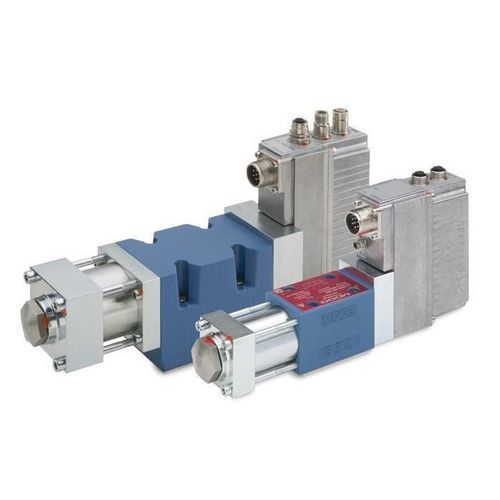

Bei den Moog Ventilen der Serien D636 und D637 handelt es sich um direktbetätigte Servoventile mit integrierter Verstärker- und Regelelektronik sowie optionaler Feldbus-Schnittstelle. Die Ventile nutzen einen Permanentmagnet-Linearmotor, der den Ventilkolben direkt bewegt und damit Steueröl überflüssig macht. Sie sind in den Nenngrößen ISO 4401 03 (NG6) für D636 und 05 (NG10) für D637 verfügbar und wurden für anspruchsvolle industrielle Regelaufgaben mit druckunabhängiger Dynamik, hoher Stellkraft und geringer Stromaufnahme konzipiert.

Eigenschaften

• Direktantrieb mit Permanentmagnet-Linearmotor: kein Steueröl erforderlich
• Druckunabhängige dynamische Reaktion
• Permanentmagnet-Linearmotor mit hoher Stellkraft: keine Durchflussbegrenzung
• Geringe Stromaufnahme bei oder in der Nähe der hydraulischen Null
• Kolben federzentriert bei Stromausfall: Aktuator bleibt stehen
• Integrierte Verstärker- und Regelelektronik für hohe funktionale Flexibilität

Spezifikationen
Funktionen: Durchfluss, Druck, Durchfluss & Druck (p/Q), druckkompensierter Durchfluss, Achsregelung (Position, Geschwindigkeit, Kraft)
Lochbild: ISO 4401 Größe 03 (NG6) | ISO 4401 Größe 05 (NG10)

Hydraulische Daten
Nennvolumenstrom bei ΔpN = 35 bar pro Steuerkante: D636 bis 40 l/min | D637 bis 100 l/min
Max. Volumenstrom: D636 75 l/min | D637 180 l/min
Max. Betriebsdruck: Ports P, A, B — 350 bar
Port T ohne Y — 50 bar
Port T mit Y — D636: 350 bar | D637: 210 bar
Sprungantwort (0–100 %): D636 8 ms | D637 14 ms

Elektrische Daten
Versorgungsspannung: 24 V DC (18 bis 32 V DC)
Nennsignaloptionen: ±10 V, ±10 mA, 4 bis 20 mA
Elektrische Schnittstellen: 6+PE, 11+PE

Optionen

• Feldbus-Schnittstelle
• Zusätzliche Analogeingänge für Sensoren

Caractéristiques / spécifications techniques

• Model/Series: D636 (NG6) und D637 (NG10)
• Funktionen: Durchfluss, Druck, p/Q, druckkompensierter Durchfluss, Achsregelung (Position, Geschwindigkeit, Kraft)
• Nennvolumenstrom bei ΔpN=35 bar pro Steuerkante: D636 bis 40 l/min, D637 bis 100 l/min
• Max. Volumenstrom: D636 75 l/min, D637 180 l/min
• Max. Betriebsdruck: P/A/B 350 bar; Port T ohne Y 50 bar; Port T mit Y: D636 350 bar, D637 210 bar
• Sprungantwort (0–100 %): D636 8 ms, D637 14 ms
• Versorgungsspannung: 24 V DC (18–32 V DC)
• Nennsignaloptionen: ±10 V, ±10 mA, 4–20 mA
• Elektrische Schnittstellen: 6+PE und 11+PE
• Optionen: Feldbus-Schnittstelle, zusätzliche Analogeingänge für Sensoren
