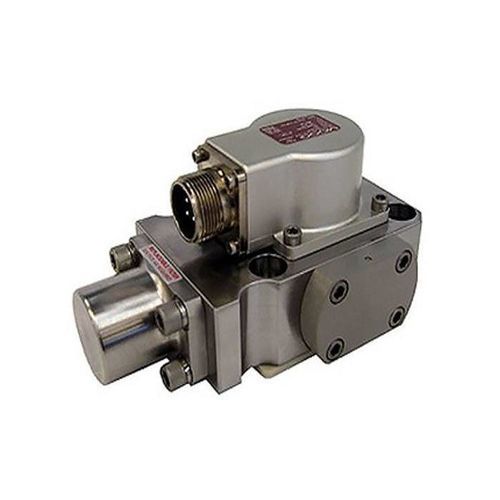

Hydraulik-Wegeventil / Schieber 730

steuerbarelektro-hydraulisch

Produktübersicht
Die Moog Baureihe 730 ist ein 2-stufiges Durchflussregelventil mit mechanischer Rückkopplung (MFB), ausgelegt für elektrohydraulische Regelungen von Position, Geschwindigkeit, Druck oder Kraft mit hohen Anforderungen an dynamisches Verhalten, Stabilität und Genauigkeit. Die Düsen‑Prallplatten‑Pilotstufe liefert hohe Auflösung und geringe Hysterese und eignet sich für präzise Regelungen im industriellen Betrieb.

Eigenschaften

• 2-stufiges Durchflussregelventil mit mechanischer Rückkopplung (MFB)
• Düsen‑Prallplatten‑Pilotstufe für hohe Dynamik, hohe Auflösung und geringe Hysterese
• Hohe Antriebskräfte der Spule und robustes Hauptstufendesign für lange Lebensdauer
• Hochdruckversion für Dauerbetrieb bei Systemdrücken bis zu 8.000 psig verfügbar
• Eigensichere Version verfügbar für Anwendungen mit Zertifizierungsanforderungen in potenziell gefährlichen Umgebungen
• Optionale Anschlüsse für externe Pilotversorgung (X‑Port) und Rücklauf (Y‑Port)

Spezifikationen

• Hydraulische Daten — Bewerteter Durchfluss*: 4 bis 66 l/min
• Standardkonfigurationen (Durchfluss): 4, 10, 19, 38, 57 l/min
• Max. Betriebsdruck: 210, 275, 350 oder 550 bar
• Performance — 100% Sprungantwort**: 7 bis 16 ms
• Frequenzgang***: 110 bis 185 Hz
• Elektrische Daten — Bewertetes Signal****: 8 bis 100 mA
• Standardkonfigurationen (elektrisch): 15 mA, 40 mA
• Physikalische Daten — Montagegröße: Größe 4 (ISO 10372-04-04-0-92)
• Gewicht: 1,0 kg
• Optionen: Eigensicher, magnetischer Nullabgleich, umgekehrte Polarität, optionale X‑Port und Y‑Port

Hinweise

• * @ ∆p 70 bar (1,000 psi)
• ** Messung bei 3,000 psi Systemdruck
• *** bei 90° Phasenverzögerung
• **** Einzelspule
