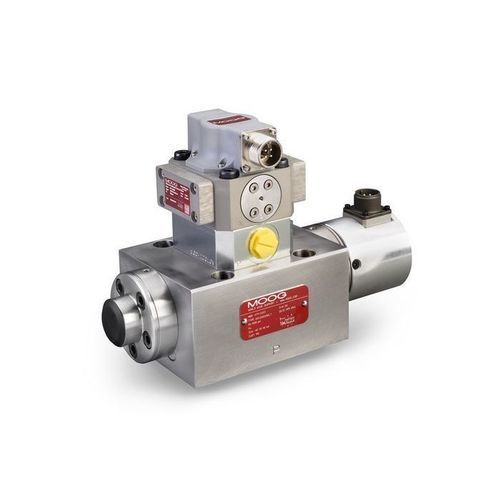

Hydraulik-Wegeventil / Schieber 79-100

steuerbarelektro-hydraulisch

Produktbeschreibung
Die Durchflussregel-Servoventile der Serie 79 von Moog sind Drosselventile für 3‑ und vorzugsweise 4‑Wege‑Anwendungen. Diese dreistufigen Servoventile wurden für Anwendungen entwickelt, die hohe Durchflussraten und hohe Leistung erfordern. Die Ventile eignen sich für elektrohydraulische Positions-, Geschwindigkeits-, Druck‑ oder Kraftregelungssysteme mit hohen Anforderungen an die Dynamik.

Eigenschaften

• 3‑stufige Servoventile für Anwendungen, die hohe Durchflussraten und hohe Leistung erfordern
• Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
• Elektrische Rückmeldung am Hauptkolben für geringe Hysterese und hervorragende Linearität
• Optionale externe Pilotversorgungs‑ und Rücklaufanschlüsse

Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*: 115 bis 225 l/min
Standardkonfigurationen: 115, 225 l/min
Max. Betriebsdruck: 210, 310 oder 350 bar

Performance‑Daten
100% Sprungantwort**: 14 ms
Frequenzgang***: 55 Hz

Elektrische Daten
Bewertetes Signal****: 20 bis 50 mA
Standardkonfigurationen: 15, 40 mA

Physikalische Daten
Größe (Montagemuster): Größe 6 (ISO 10372-06-05-0-92)
Gewicht: 10,9 kg

Weitere Optionen: Parallele interne Verdrahtung, umgekehrte Polarität

Anmerkungen
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
