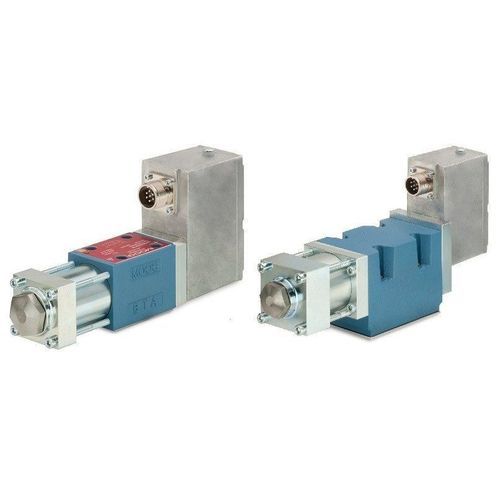

Hydraulik-Wegeventil / Schieber D633

mit elektrischer Bedienungdirektgesteuertproportional

Produktbeschreibung
Bei den Moog Ventilen der Serien D633 und D634 handelt es sich um direktbetätigte Servoventile mit integrierter Elektronik und analogen Schnittstellen. Die Servoventile verfügen über einen Direktantrieb mit Permanentmagnet-Linearmotor, der den Ventilkolben (Schieber) direkt bewegt und den Einsatz von Steueröl überflüssig macht. Sie sind in den Nenngrößen 03 (D633) und 05 (D634) nach ISO 4401 erhältlich. Die Ventile wurden für anspruchsvolle industrielle Anwendungen entwickelt und bieten funktionale Flexibilität, druckunabhängige Dynamik, hohe Stellkraft und geringen Strombedarf.

Eigenschaften

• Direkter Antrieb durch Permanentmagnet-Linearmotor: Kein Steueröl erforderlich
• Linearkraftmotor mit großem Kraftbereich (erweitert die Betriebsgrenzen): Keine Durchflussbegrenzung
• Direkt angetriebene Konstruktion: Druckunabhängige dynamische Leistung
• Geringer Stromverbrauch am und nahe dem hydraulischen Nullpunkt
• Der Schieber ist bei Stromausfall federzentriert: Aktuator bleibt in Ruhestellung

Spezifikationen (Tabellarische Angaben)
Spalten: D633 | D634
Funktion: Durchfluss | Durchfluss
Lochbild: ISO 4401 Größe 03 (NG6) | ISO 4401 Größe 05 (NG10)
Hydraulische Daten:
Nennvolumenstrom bei ∆pN 35 bar pro Steuerkante: bis 40 l/min | bis 100 l/min
Max. Volumenstrom: 75 l/min | 180 l/min
Max. Betriebsdruck: Anschluss P, A, B = 350 bar; Anschluss T ohne Y = 50 bar; Anschluss T mit Y = 350 bar
Sprungantwort 0–100 %: 12 ms | 20 ms
Elektrische Daten:
Versorgungsspannung: 24 V DC (18–32 V DC)
Nennsignaloptionen: +/-10 V, +/-10 mA und 4–20 mA
Elektrische Schnittstelle: 6 + PE

Charakteristiken / Technische Spezifikationen

• Direktantrieb mit Permanentmagnet-Linearmotor
• Verfügbare Nenngrößen: ISO 4401 Größe 03 (NG6) für D633 und Größe 05 (NG10) für D634
• Nennvolumenstrom (∆pN 35 bar): D633 bis 40 l/min, D634 bis 100 l/min
• Max. Volumenstrom: D633 75 l/min, D634 180 l/min
• Max. Betriebsdruck: P, A, B = 350 bar; T ohne Y = 50 bar; T mit Y = 350 bar
• Sprungantwort 0–100 %: D633 = 12 ms, D634 = 20 ms
• Versorgungsspannung: 24 V DC (Bereich 18–32 V DC)
• Nennsignaloptionen: +/-10 V, +/-10 mA, 4–20 mA
• Elektrische Schnittstelle: 6 + PE
