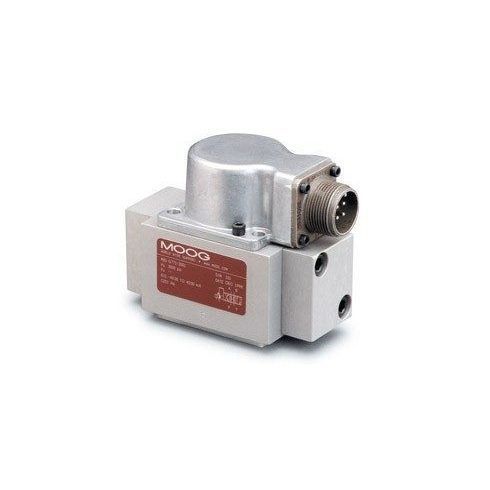

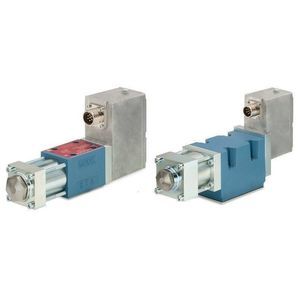

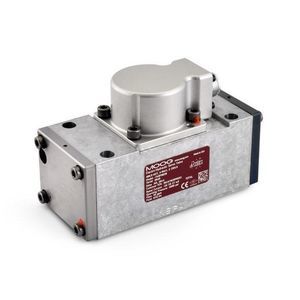

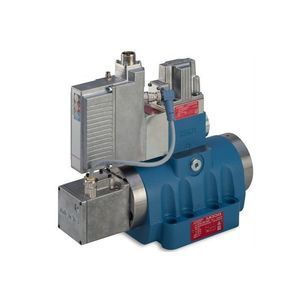

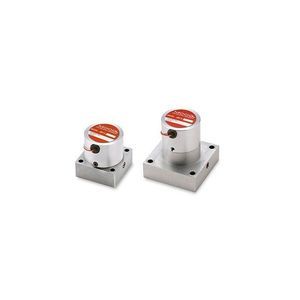

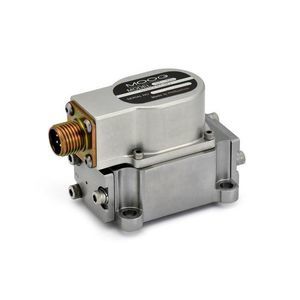

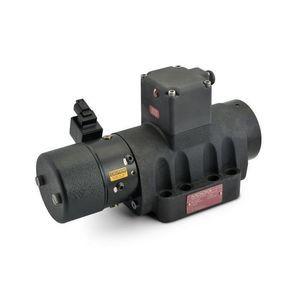

Hydraulik-Wegeventil / Schieber 771

mit Klappemit elektrischer Bedienungvorgesteuert

Produktbeschreibung
Die Durchflussregel-Servoventile der Serien 771, 772 und 773 sind Drosselventile für 3- und vorzugsweise 4-Wege-Anwendungen. Sie sind ein leistungsstarkes 2-stufiges Design, das den Nenndurchflussbereich von 1.9 bis 57 l/min (1 bis 15 gpm) bei 210 bar (3000 psi) Ventildruckabfall pro Steuerkolben abdeckt. Diese Ventile eignen sich für elektrohydraulische Positions-, Geschwindigkeits-, Druck- oder Kraftregelungssysteme mit hohen Anforderungen an die dynamische Reaktion. Die 77X-Ventile eignen sich ideal für Anwendungen, bei denen eine überragende Dynamik ein Muss ist.

Eigenschaften

• 2-stufiges Servoventil mit mechanischer Rückkopplung (MFB)
• Reibungsarme Doppeldüsen-Pilotstufentechnologie sorgt für hohe Dynamik, hohe Auflösung und geringe Hysterese
• Hohe Antriebskräfte der Spule und robustes Design gewährleisten einen langlebigen Betrieb
• Kleine Körpergröße
• Eigensichere Version verfügbar für Anwendungen, die für potenziell gefährliche Umgebungen zertifizierte Produkte erfordern

Spezifikationen (Tabelle)
Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*: 1.9 bis 57 l/min
Standardkonfigurationen: 4, 10, 19, 38, 57 l/min
Max. Betriebsdruck: 210 or 350 bar
Performance-Daten
100% Sprungantwort**: 4 bis 17 ms
Frequenzgang***: 115 bis 215 Hz
Elektrische Daten
Bewertetes Signal****: 8 bis 200 mA
Standardkonfigurationen: 8, 15, 20, 40, 200 mA
Physikalische Daten
Größe (Montagemuster): (G)771: Size 02 (ISO 10372-02-02-0-92); (G)772: Size 03 (ISO 10372-03-03-0-92); (G)773: Moog Standard
Gewicht: 0.86 kg
Weitere Optionen: Eigensicher, magnetische Nulleinstellung, belüftete Motorkappe, umgekehrte Polarität

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressourcen / Dokumente (Auszug)
Mehrere Produktdokumente und Installationszeichnungen verfügbar (Kataloge, Handbücher, Datenblätter, Installationszeichnungen).
