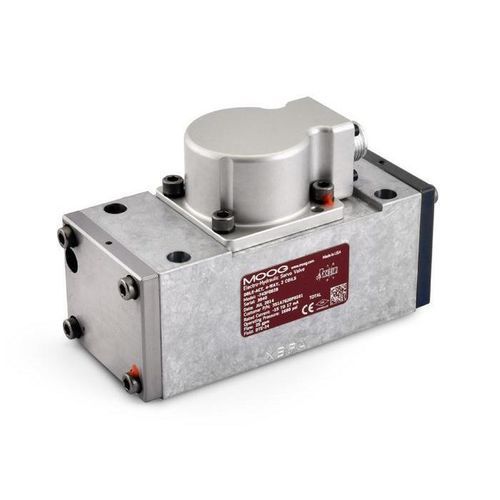

Hydraulik-Wegeventil / Schieber 743

mit Klappevorgesteuertelektro-hydraulisch

Beschreibung
Die Ventile der Serien 743 und 744 von Moog haben ein einfaches und robustes Design für zuverlässigen, langlebigen Betrieb. Zu den besonderen Designmerkmalen gehören ein vor Ort austauschbarer Filter der ersten Stufe und eine interne Nulleinstellung, die als elektrische Ausfallsicherung fungiert. Die Ventile sind FM-zugelassen für ungefährliche Standorte und werden hauptsächlich in Dampfturbinen eingesetzt.

Eigenschaften

• 2-stufiges mechanisches Rückkopplungsventil zur Durchflussregelung
• Düsen-Prallplatten-Pilotstufe für hohe Auflösung und geringe Hysterese
• Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
• Eigensichere Version verfügbar für Anwendungen, die ein für potenziell gefährliche Umgebungen zertifiziertes Produkt erfordern
• Optionale Pilotkonfiguration mit drei Spulen für zusätzlichen Schutz vor Spulenfehlern
• Vor Ort austauschbarer Pilotstufenfilter
• Optionale Failsafe-Methoden gewährleisten eine zuverlässige und vorhersehbare Bewegung des Aktuators bei Signalverlust
• Entwickelt, um alle Anforderungen der General Electric-Spezifikation 351A7620 zu erfüllen

Spezifikationen
Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss* | 743: 75 bis 95 l/min | 744: 190 bis 400 l/min
Standardkonfigurationen | 743: 95 l/min | 744: 190, 265 l/min
Max. Betriebsdruck | 743: 210 bar | 744: 210 bar
Performance-Daten
100% Sprungantwort** | 743: 25 ms | 744: 110 bis 170 ms
Frequenzgang*** | 743: 45 Hz | 744: 7 Hz
Elektrische Daten
Bewertetes Signal**** | 743: 8 bis 60 mA | 744: 17 bis 96 mA
Standardkonfigurationen | 743: 16, 48 mA | 744: 17, 34.5, 96 mA
Physikalische Daten
Größe (Montagemuster) | 743 & 744: Moog Standard
Gewicht | 743: 1.54 kg | 744: 8.38 kg
Weitere Optionen | 743: Eigensicher, magnetische Nulleinstellung, belüftete Motorkappe, umgekehrte Polarität | 744: Weitere Optionen verfügbar

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Charakteristiken / Technische Spezifikationen

• Typ: 2-stufiges mechanisches Rückkopplungsservoventil (Baureihen 743 und 744)
• Bewerteter Durchfluss: 743: 75–95 l/min; 744: 190–400 l/min
• Standarddurchflusskonfigurationen: 95 l/min (743); 190, 265 l/min (744)
• Max. Betriebsdruck: 210 bar (beide Reihen)
• 100% Sprungantwort: 743: 25 ms; 744: 110–170 ms
• Frequenzgang: 743: 45 Hz; 744: 7 Hz
• Bewertetes Signal: 743: 8–60 mA; 744: 17–96 mA
• Gewicht: 743: 1.54 kg; 744: 8.38 kg
• Optionen: eigensichere Ausführung, magnetische Nulleinstellung, belüftete Motorkappe, umgekehrte Polarität, optionale 3-Spulen-Pilotkonfiguration, Failsafe-Methoden
