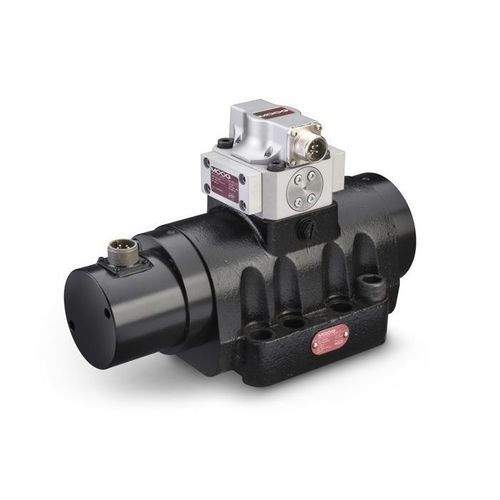

Hydraulik-Wegeventil / Schieber 79-200

steuerbarelektro-hydraulisch3-Wege

Produktbeschreibung
Die Durchflussregel-Servoventile der Serie 79 von Moog sind Drosselventile für 3- und vorzugsweise 4-Wege-Anwendungen. Diese dreistufigen Servoventile wurden für Anwendungen entwickelt, die hohe Durchflussraten und hohe Leistung erfordern. Die Ventile eignen sich für elektrohydraulische Positions-, Geschwindigkeits-, Druck- oder Kraftregelungssysteme mit hohen Anforderungen an die Dynamik.

Eigenschaften

• 3-stufige Servoventile für Anwendungen, die hohe Durchflussraten und hohe Leistung erfordern
• Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
• Elektrische Rückmeldung am Hauptkolben für geringe Hysterese und hervorragende Linearität
• Optionale externe Pilotversorgungs- und Rücklaufanschlüsse

Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*: 400 bis 1000 l/min
Standardkonfigurationen: 400, 800, 1000 l/min
Max. Betriebsdruck: 210, 310 oder 350 bar

Performance-Daten
100% Sprungantwort**: 6 bis 15 ms
Frequenzgang***: 55 bis 110 Hz

Elektrische Daten
Bewertetes Signal****: 8 bis 50 mA
Standardkonfigurationen: 15, 40 mA

Physikalische Daten
Größe (Montagemuster): Moog Standard
Gewicht: 16.1 kg
Weitere Optionen: Zusätzliche Durchfluss-, Druck- und weitere Ausstattungsoptionen verfügbar

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressourcen - Literatur und Installationszeichnung

• Katalog: 79 Series Servo Valves
• Handbuch: 79-200 Series Servo Valves
• Installationszeichnung: 79-200 Series Servo Valve
• Produktlinienübersicht: Servoventile mit mechanischer Rückkopplung (Overview)
• Datenblatt: Drei Schlüssel zur Spezifikation langlebiger Servoventile (Overview)
• Whitepaper: Design langlebiger Servoventile

Charakteristiken / Spezifikationen technische

• Typ: Dreistufige Durchflussregel-Servoventile
• Bewerteter Durchfluss: 400–1000 l/min
• Standarddurchflüsse: 400, 800, 1000 l/min
• Max. Betriebsdruck: 210 / 310 / 350 bar
• 100% Sprungantwort: 6–15 ms
• Frequenzgang: 55–110 Hz
• Bewertetes elektrisches Signal: 8–50 mA (Standard 15 oder 40 mA)
• Gewicht: 16.1 kg
