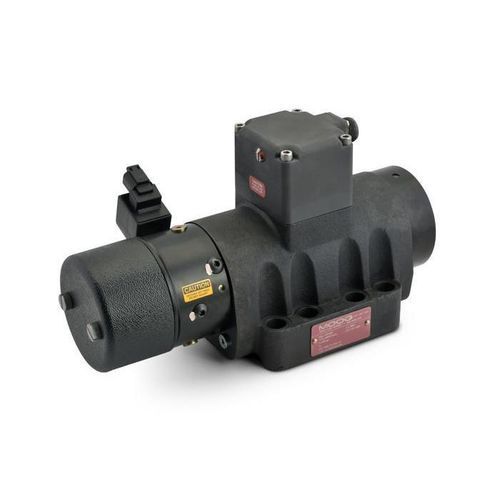

Hydraulik-Wegeventil / Schieber 728

mit elektrischer Bedienungvorgesteuertsteuerbar

Produktbeschreibung
Die Ventile der Serie 728 von Moog sind leistungsstarke, zweistufige Servoventile für den Einsatz in Bewegungssimulationsanwendungen, die einen hohen Durchfluss erfordern. Diese Ventile werden normalerweise für spezifische Anwendungsanforderungen individuell konfiguriert.

Eigenschaften

• 2-stufige Durchflussregelung mit mechanischer Rückkopplung
• Düsen‑Prallplatten‑Pilotstufe für hohe Dynamik, hohe Auflösung und geringe Hysterese
• Der Simulator‑Spulenschnitt minimiert Druckänderungen und Stöße durch die Nulldurchfluss‑Nullposition
• Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
• Optionaler integrierter Abbruchverteiler/Endkappe zur Steuerung der Bewegung des Aktuators in die Ausgangsposition im Falle eines Abbruchsignals
• Optionale asymmetrische Durchflussverhältnisse, angepasst an die Anforderungen des Antriebszylinders

Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*: 225 bis 300 l/min
Standardkonfigurationen: 225, 300 l/min
Max. Betriebsdruck: 210 bar

Performance‑Daten
100% Sprungantwort**: 60 ms
Frequenzgang***: 35 bis 45 Hz

Elektrische Daten
Bewertetes Signal****: 20 bis 60 mA
Standardkonfigurationen: 20, 40, 60 mA

Physikalische Daten
Größe (Montagemuster): Moog Standard
Gewicht: 20.4 kg
Weitere Optionen: Durchfluss-, Druck- und andere Optionen verfügbar

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressourcen (Auszug)
Produktkatalog und technische Literatur stehen als PDF‑Dokumente zur Verfügung.
