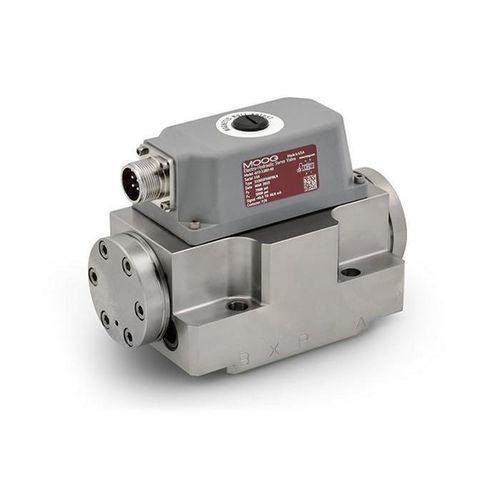

Hydraulik-Wegeventil / Schieber 72

mit Klappemit elektrischer Bedienungvorgesteuert

Produktübersicht
Die Durchflussregel-Servoventile der Serie 72 sind Drosselventile für 3- und vorzugsweise 4-Wege-Anwendungen. Sie sind ein 2-stufiges Design, das den Nenndurchflussbereich von 95 bis 225 l/min (25 bis 60 gpm) bei ∆p 35 bar (500 psi) pro Spool-Land abdeckt. Die Ausgangsstufe ist ein geschlossener 4‑Wege‑Schieber. Die Pilotstufe ist eine symmetrische Doppeldüse und Klappe, angetrieben von einem trockenen Torquemotor mit doppeltem Luftspalt. Die mechanische Rückmeldung der Schieberposition erfolgt über eine freitragende Feder.

Eigenschaften

• 2-stufiges Durchflussregelventil mit mechanischer Rückkopplung (MFB)
• Reibungsarme Doppeldüsen-Pilotstufe für hohe Dynamik, hohe Auflösung und geringe Hysterese
• Hohe Antriebskräfte der Spule und robustes Design für lange Lebensdauer
• Trockener Torquemotor
• Optionaler 5. Anschluss für separate Pilotversorgung
• Modelle mit und ohne Filter erhältlich
• Vor Ort austauschbarer Erststufenfilter für vereinfachte Wartung

Spezifikationen
Hydraulische Daten und Performance-Angaben im Überblick.

• Nenndurchflussbereich*: 95 bis 225 l/min
• Standarddurchflussvarianten: 95, 150, 225 l/min
• Max. Betriebsdruck: 210, 350 oder 490 bar
• 100% Sprungantwort**: 11 bis 33 ms
• Frequenzgang***: 80 bis 85 Hz
• Bewertetes elektrisches Signal****: 8 bis 200 mA (Standard: 8, 15, 40 mA)
• Größe (Montagemuster): Größe 6 (ISO 10372-06-05-0-92)
• Gewicht: Stahlgehäuse 7,26 kg; Aluminiumgehäuse 3,52 kg
• Design: 2-stufig, geschlossener 4‑Wege‑Schiebeschieber; Pilotstufe symmetrische Doppeldüse und Klappe; trockener Torquemotor; mechanische Rückmeldung über freitragende Feder
• Optionen: eigensicher, hohe Nullvorspannung, magnetische Nulleinstellung, umgekehrte Polarität, Hochtemperaturspulen, doppelte Verstärkung

Weitere Hinweise
* @ Δp 35 bar (500 psi)/Spool-Land
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil
