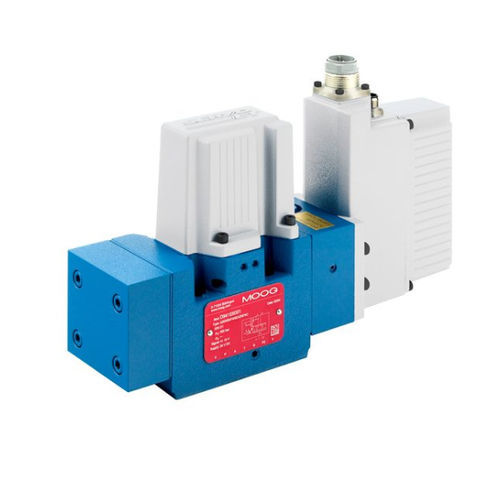

Hydraulik-Wegeventil / Schieber D94x

hydraulisch gesteuertvorgesteuertproportional

Beschreibung
Die Moog-Ventile der Serie D94x sind hydraulisch vorgesteuerte Proportionalventile mit integrierter Regelelektronik, internem Druckaufnehmer und optionaler Feldbusschnittstelle. Sie ermöglichen Druck- und Durchflussregelung (p/Q) und lassen sich für Achsaufgaben (Position, Geschwindigkeit, Kraft) konfigurieren. Erhältlich in zwei- und dreistufiger Ausführung sowie in ISO‑4401‑Lochbildern Größe 05, 07, 08, 08+ und 10, geeignet für industrielle Produktionslinien, Prüfstände und Messsysteme.

Übersicht

• Optimiertes Ventilkörperdesign für hohen Nenndurchfluss
• Integrierte Digitalelektronik mit internem Drucksensor für flexible Regelung
• Robuste ServoJet-Pilotventile
• Hervorragendes dynamisches Verhalten durch verbesserte Vorsteuerstufen
• Verschiedene Fail‑Safe‑Optionen zur anwendungsspezifischen Anpassung

Spezifikationen (Zusammenfassung)
Typen: D941, D942, D943, D944, D945
Funktionen: Durchfluss, Druck, Durchfluss & Druck (p/Q), Achse (Position, Geschwindigkeit, Kraft)
Lochbild: ISO 4401 — Größen 05 (NG10), 07 (NG16), 08 (NG25), 08+ (NG25+), 10 (NG32)
Nennvolumenstrom (ΔpN = 5 bar): 30–1500 l/min modellabhängig
Max. Volumenstrom: bis zu 3600 l/min modellabhängig
Max. Betriebsdruck (Ports P, A, B): bis 350 bar (Port T mit externem Y ebenfalls bis 350 bar)
Sprungantwort (0–100%): typ. 10–44 ms modellabhängig
Versorgungsspannung: 24 V DC (18–32 V DC)
Nennsignaloptionen: +/-10 V, +/-10 mA, 4–20 mA
Elektrische Schnittstellen: 6+PE, 11+PE
Optionen: Feldbus‑Schnittstelle; zusätzliche Analogeingänge für Sensoren
Integrierte Messwertgeber: verfügbar am A‑Port oder an A, B & P

Charakteristiken / Technische Spezifikationen

• Produkttyp: Hydraulisch vorgesteuerte Servo/Proportionalventile mit integrierter Regelelektronik
• Serienbezeichnung: D94x series
• Ausführungen: zwei‑ und dreistufig
• Einbaumaße/Lochbilder: ISO 4401 (Größen 05, 07, 08, 08+, 10)
• Nennvolumenstrom (bei ΔpN 5 bar): 30–1500 l/min (modellabhängig)
• Max. Volumenstrom: bis 3600 l/min (modellabhängig)
• Max. Betriebsdruck: Ports P, A, B bis 350 bar (Port T mit externem Y bis 350 bar)
• Sprungantwort: typ. 10–44 ms (modellabhängig)
• Versorgungsspannung: 24 V DC (Betriebsbereich 18–32 V DC)
• Nennsignaloptionen: +/-10 V, +/-10 mA, 4–20 mA
• Elektrische Schnittstellen: 6+PE, 11+PE
• Optionale Feldbusschnittstellen und zusätzliche Analogeingänge für Sensoren
• Integrierte Messwertgeber: verfügbar für A‑Port bzw. A, B & P‑Ports
