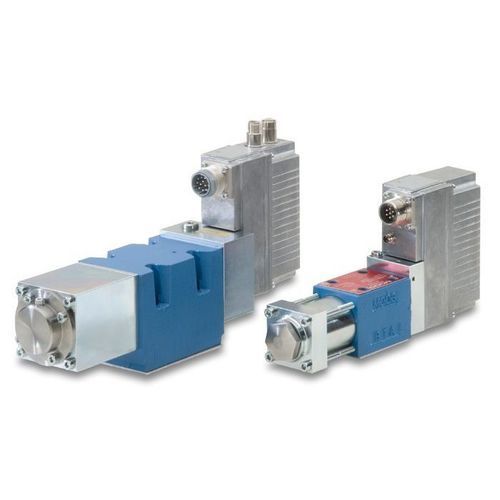

Hydraulik-Wegeventil / Schieber D638

mit elektrischer Bedienungdirektgesteuertelektro-hydraulisch

Produktbeschreibung
Die Baureihen D638 und D639 sind direktbetätigte Servoventile mit integrierter Verstärker‑/Regelelektronik, eingebautem Druckaufnehmer und optionaler Feldbus‑Schnittstelle. Der Direktantrieb erfolgt über einen Permanentmagnet‑Linearmotor, wodurch Steueröl entfallen kann. Verfügbar in ISO‑4401‑Flanschgrößen: Größe 03 (D638) und Größe 05 (D639).

Leistungsmerkmale
Für anspruchsvolle Industrieanwendungen entwickelt, bieten die Ventile druckunabhängige Dynamik, hohe Stellkraft und niedrigen Stromverbrauch in der Nähe des hydraulischen Nulllagepunkts. Die integrierte Elektronik und Sensoroptionen ermöglichen flexible Regelstrategien für Druck, Durchfluss und Achsfunktionen.

Eigenschaften

• Direktantrieb mit Permanentmagnet‑Linearmotor: kein Steueröl erforderlich
• Druckunabhängige dynamische Response
• Hohe Stellkraft ohne Durchflussbegrenzung
• Geringer Strombedarf bei bzw. nahe der hydraulischen Null
• Federzentrierter Kolben bei Stromausfall: neutrale Position beibehalten
• Integrierte Verstärker- und Regelelektronik mit eingebautem Druckaufnehmer
• Optionale Feldbus-Schnittstelle und zusätzliche analoge Eingänge für externe Sensoren

Spezifikationen
Modelle: D638 (ISO 4401 Größe 03), D639 (ISO 4401 Größe 05)
Nennvolumenstrom (ΔpN = 35 bar): bis 40 l/min (D638), bis 100 l/min (D639)
Max. Volumenstrom: 75 l/min (D638), 180 l/min (D639)
Max. Betriebsdruck (Ports P, A, B): 350 bar
Port T ohne Y: 50 bar
Port T mit Y: 350 bar (D638), 210 bar (D639)
Sprungantwort (0–100 %): 8 ms (D638), 14 ms (D639)
Versorgungsspannung: 24 V DC (18–32 V DC)
Nennsignaloptionen: ±10 V, ±10 mA, 4–20 mA
Elektrische Schnittstellen: Steckverbinder 6+PE oder 11+PE
Integrierte Sensorik: eingebauter Druckaufnehmer (Port A); optional A, B & P verfügbar

Ressourcen
Technische Kataloge, Installationszeichnungen und Firmware-/Schnittstellenhandbücher sind in den Produktunterlagen verfügbar.
