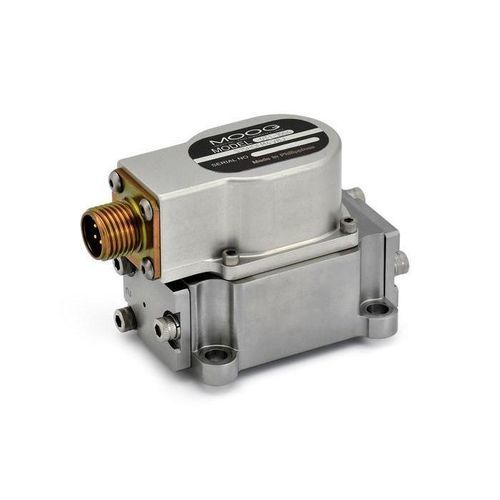

Hydraulik-Wegeventil / Schieber 31

mit Klappevorgesteuertelektro-hydraulisch

Produktbeschreibung
Die Serie 31 von Moog ist ein zweistufiges, durchflussgeregeltes Servoventil mit Doppeldüse und mechanischer Rückkopplung. Es verfügt über ein Edelstahlgehäuse und einen integrierten Drehmomentmotor in einem umweltversiegelten Fach. Das Düsen-Klappen-Design bietet hohe Reaktionsgeschwindigkeit, Stabilität und Genauigkeit in einem kompakten Gehäuse und eignet sich für Anwendungen, die schnelle dynamische Regelung und präzise Steuerung verlangen. Im Vergleich zur Serie 30 mit höherem Durchfluss erreicht die Serie 31 eine Leistungsdichte von nahezu 0,75 HP pro oz. Äquivalent (9,3 HP insgesamt). Zahlreiche Optionen sind erhältlich, darunter belüftete und nicht belüftete Motorkappen, Pigtail-Versionen für einfache Installation, Kabelbinderoptionen und spezielle Steckverbinder.

Eigenschaften

• Zweistufiges, durchflussgeregeltes Servoventil mit Doppeldüse und mechanischer Rückkopplung
• Reibungsarme Doppeldüsen-Pilotstufe für hohe Auflösung und geringe Hysterese
• Konstruktion für anspruchsvolle Umgebungen (Stöße, Vibrationen, hoher Druck)
• Ultrakompaktes, leichtes Baupaket
• Schnelles Ansprechverhalten für verbesserte Regelbarkeit
• Edelstahlgehäuse und integrierter Drehmomentmotor in einem umweltversiegelten Fach

Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*: 3.8 bis 15.0 l/min
Standardkonfigurationen: 3.8, 9.4, 15.0 l/min
Max. Betriebsdruck: 275 bar

Performance Daten
100% Sprungantwort**: 2.5 ms
Frequenzgang***: 200 Hz

Elektrische Daten
Bewertetes Signal****: 10 bis 40 mA
Standardkonfigurationen: 10, 20, 40 mA

Physikalische Daten
Größe (Montagemuster): Size 2 (ISO 10372-02-02-0-92)
Gewicht: 370 g

Weitere Optionen: belüftete Motorkappe, umgekehrte Polarität, Pigtail-Versionen, spezielle Steckverbinder, Kabelbinderoptionen

* @ Δp 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
