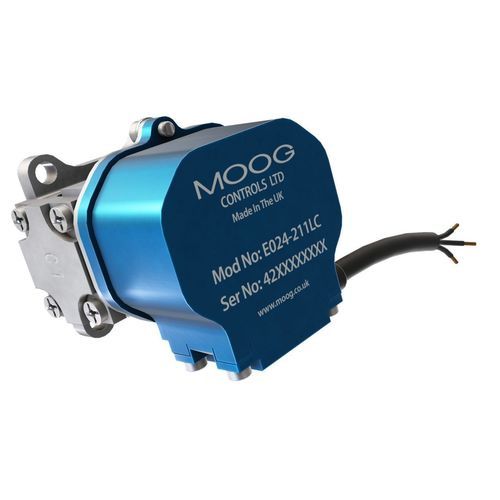

Hydraulik-Wegeventil / Schieber E024

mit elektrischer Bedienungmagnetbetriebenelektro-hydraulisch

Übersicht
Die 24 Series von Moog ist das kleinste und leichteste Nozzle‑Flapper‑Servoventil ihrer Klasse, ausgelegt für Hochleistungsanwendungen, in denen Gewicht, Baugröße und Ansprechverhalten entscheidend sind. Die 24 Series wird in Motorsport‑ und Luftfahrtsteuerungen eingesetzt, wenn schnelle und reproduzierbare hydraulische Regelung erforderlich ist. Sie ist stoßfest bis 50 g und betriebstauglich bis 135 °C.

Merkmale

• Ultra‑leichtes Design — Gewicht: 95 g (3,35 oz).
• Kompaktes Gehäuse — deutlich kleiner als E030‑Serienvarianten von Moog, erleichtert die Integration in beengten Einbausituationen.
• Hohe Durchflussleistung — bis zu 7,5 l/min (1,98 USg/min) für schnelle Stellbewegungen.
• Aerospace‑bewährte Zuverlässigkeit — abgeleitet von der E030‑Servoventiltechnik von Moog, die in Flugsteuerungen verwendet wird.
• Schnelle, präzise Regelung — schnelle Reaktion und hohe Wiederholgenauigkeit für Positions‑, Druck‑ und Kraftregelung.
• Niedriger Eingangssignalbedarf — Nennsignal 10 mA, ermöglicht effiziente Systemintegration (F1‑ECU‑Kompatibilität in Motorsportanwendungen).

Spezifikationen
Hydraulische Daten
Bemessungsdurchfluss*: 0,3 bis 7,5 l/min (0,1 bis 2,0 USg/min)
Standardkonfigurationen: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min (0,1, 0,3, 0,4, 0,5, 1,0, 1,3, 2,0 USg/min)
Max. Betriebsdruck: 280 bar (4.061 psi)

Leistungsdaten
100% Sprungantwort**: 1,8 ms
Frequenzgang***: bis zu 400 Hz (bei 90° Phasenverschiebung)

Elektrische Daten
Nennsignal****: 10 mA (Standardkonfigurationen)

Physische Daten
Größe (Befestigungsmuster): Moog Standard
Gewicht: 95 g (3,35 oz)
Zusatzoptionen: High Efficiency, Vented Motor Cap, Logic

* @ ∆p 70 bar (1.000 psi) ** Antwort bei 3.000 psi Systemdruck *** bei 90° Phasenverschiebung **** Spulen parallel geschaltet

Technische Spezifikationen

• Serie / Modell: 24 Series (E024)
• Bemessungsdurchflussbereich: 0,3–7,5 l/min (0,1–2,0 USg/min)
• Standard‑Durchflussoptionen: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min
• Maximaler Betriebsdruck: 280 bar (4.061 psi)
• 100% Sprungantwort: 1,8 ms (gemessen unter den angegebenen Bedingungen)
• Frequenzgang: bis zu 400 Hz (bei 90° Phasenverschiebung)
• Nennstromsignal: 10 mA (Spulen in Parallel)
• Größe / Montage: Moog Standard‑Befestigungsmuster
• Gewicht: 95 g (3,35 oz)
• Umgebungsfähigkeit: Stoßfestigkeit bis 50 g; Betriebstemperatur bis 135 °C
• Verfügbare Optionen: High Efficiency, Vented Motor Cap, Logic
