Hydraulik-Wegeventil / Schieber 30

mit elektrischer Bedienungvorgesteuertsteuerbar

Produktbeschreibung

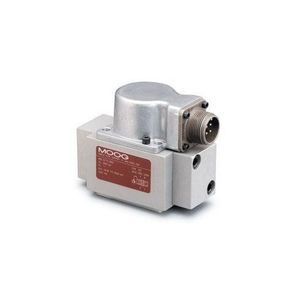

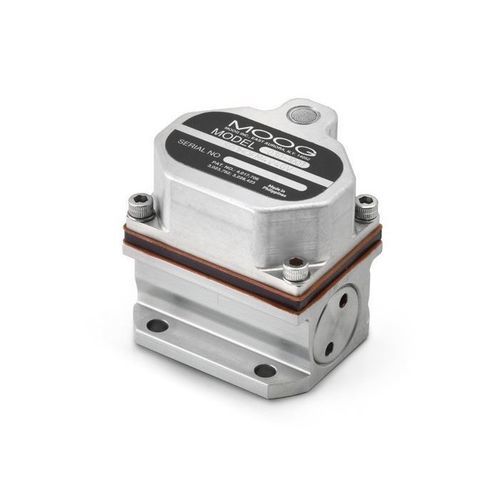

Die Serie 30 von Moog ist ein zweistufiges Servoventil mit Durchflussregelung, Doppeldüse und mechanischer Rückkopplung, ausgestattet mit einem Edelstahlgehäuse und integriertem Drehmomentmotor in einem umweltversiegelten Gehäuse. Das Düsen-Klappen-Design des Ventils bietet hohe Reaktion, Stabilität und Genauigkeit in einem kompakten Gehäuse.
Das Servoventil der Serie 30 ist so konzipiert, dass es auch in potenziell extremen Umgebungen zuverlässig über eine lange Lebensdauer funktioniert; Betriebstemperaturen von -40 °F (-40 °C) bis 400 °F (204,4 °C) werden unterstützt.

Eigenschaften

• 2-stufige Durchflussregelung mit mechanischem Feedback
• Reibungsarme Doppeldüsen-Pilotstufe für hohe Auflösung und geringe Hysterese
• Robuste Konstruktion für extreme Bedingungen (starke Stöße, Vibrationen oder Druck)
• Ultrakompaktes, leichtes Paket
• Hohe Reaktionsgeschwindigkeit für verbesserte Regelbarkeit
• Edelstahlgehäuse und integrierter Drehmomentmotor in einem umweltversiegelten Fach

Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*: 0.95 bis 6.9 l/min
Standardkonfigurationen: 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min
Max. Betriebsdruck: 310 bar

Performance Daten
100% Sprungantwort**: 2.5 ms
Frequenzgang***: 200 Hz

Elektrische Daten
Bewertetes Signal****: 10 bis 40 mA
Standardkonfigurationen: 10, 20, 40 mA

Physikalische Daten
Größe (Montagemuster): Größe 01 (ISO 10372-01-01-0-92)
Gewicht: 185 g
Weitere Optionen: Belüftete Motorkappe; umgekehrte Polarität

Hinweise
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Charakteristiken / Spezifikationen

• Typ: Zweistufiges Düsen‑Klappen-Servoventil mit mechanischer Rückkopplung
• Flussbereich: 0.95–6.9 l/min (Standardkonfigurationen: 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min)
• Max. Betriebsdruck: 310 bar
• 100% Sprungantwort: 2.5 ms (bei 3,000 psi Systemdruck)
• Frequenzgang: 200 Hz (bei 90° Phasenverzögerung)
• Elektrisches Eingangssignal: 10–40 mA (Standard: 10, 20, 40 mA)
• Größe: Größe 01 (ISO 10372-01-01-0-92)
• Gewicht: 185 g
• Gehäuse/Antrieb: Edelstahlgehäuse, integrierter Drehmomentmotor, umweltversiegelt
• Betriebstemperaturbereich: ca. -40 °C bis 204,4 °C
• Optionen: Belüftete Motorkappe; umgekehrte Polarität
