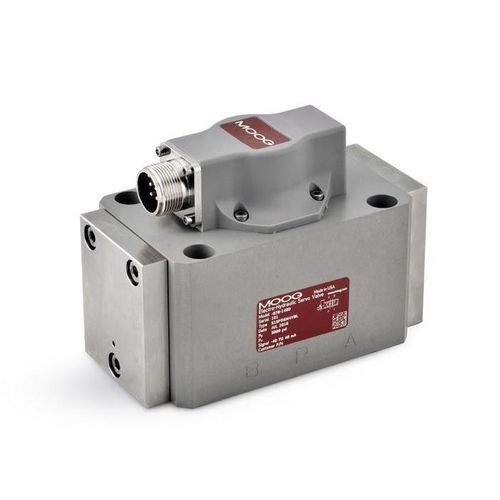

Hydraulik-Wegeventil / Schieber 78

mechanisch betätigtmit elektrischer Bedienungmagnetbetrieben

Überblick
Die 78er-Serie von Moog ist Teil der Moog-Familie der Servoventile mit mechanischer Rückkopplung (MFB). Es handelt sich um Drosselventile für 3- und 4-Wege-Anwendungen. Diese Serie verfügt über ein leistungsstarkes, zweistufiges Design, das einen Nenndurchflussbereich von 75 bis 150 l/min (20 bis 40 gpm) bei 35 bar (500 psi) Ventilabfall pro Spule abdeckt. Zu den Optionen dieser Serie gehören Standard- und Hochreaktion, spezielle Null-(Spulen-)Schnitte, Dichtungsmaterialien und Anschlüsse.

Eigenschaften

• 2-stufiges Durchflussregelventil mit mechanischer Rückkopplung (MFB)
• Reibungsarme Doppeldüsen-Pilotstufe für hohe Dynamik, hohe Auflösung und geringe Hysterese
• Robuste, langlebige Konstruktion, die für eine Vielzahl von Maschinen geeignet ist
• Eigensichere (78K) oder explosionsgeschützte (78 N) Versionen erhältlich für Anwendungen in potenziell gefährlichen Umgebungen
• Vor Ort austauschbarer Pilotstufenfilter für einfache Wartung

Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*: 75 bis 150 l/min
Standardkonfigurationen: 75, 115, 150 l/min
Max. Betriebsdruck: 210 bar

Performance-Daten
100% Sprungantwort**: 15 bis 40 ms
Frequenzgang***: 45 bis 70 Hz

Elektrische Daten
Bewertetes Signal****: 8 bis 200 mA
Standardkonfigurationen: 8, 15, 40, 100 mA

Physikalische Daten
Größe (Montagemuster): Moog Standard
Gewicht: 2.9 kg

Weitere Optionen: Eigensicher, explosionsgeschützt, hohe Nullvorspannung, umgekehrte Polarität, magnetische Nulleinstellung, belüftete Motorkappe

* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Charakteristiken / Spezifikationen techn. (Kurzüberblick)

• Nenndurchfluss: 75–150 l/min (20–40 gpm)
• Standarddurchflusskonfigurationen: 75, 115, 150 l/min
• Max. Betriebsdruck: 210 bar
• 100% Sprungantwort: 15–40 ms
• Frequenzgang: 45–70 Hz
• Bewertetes Signal: 8–200 mA (Standard: 8, 15, 40, 100 mA)
• Gewicht: 2.9 kg
• Verfügbare Varianten: 78K (eigensicher), 78N (explosionsgeschützt)
