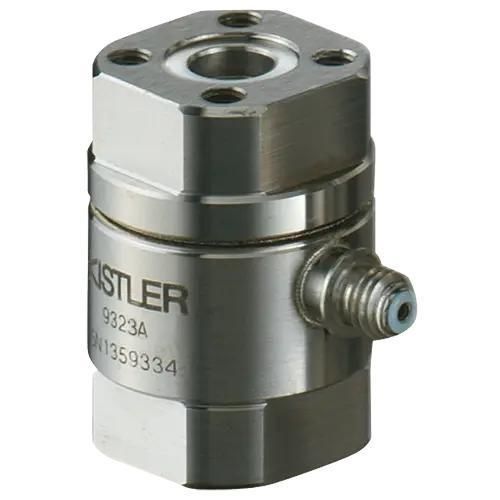

Wägezelle / Zug- und Druckkraft 9323A

Pancake-Typeinachsigpiezoelektrisch

Produktbeschreibung
Der Kistler Press-Force-Kraftaufnehmer ist ein piezoelektrischer, einachsiger Sensor zur Messung dynamischer und quasistatischer Druckkräfte (und begrenzt Zugkräfte) in Prüf- und Produktionsanwendungen. Die werkseitige Vorspannung und das modulare Design ermöglichen die sofortige Einbindung in Ladeverstärker oder Konditionierungs‑Elektronik.

Hauptmerkmale

• Piezoelektrischer Presskraft-Kraftaufnehmer, werkseitig vorgespannt und kalibriert (variantenabhängig)
• Kalibrierbereiche Fz verfügbar: 0 … 0,1 kN; 0 … 0,2 kN; 0 … 1 kN; 0 … 2 kN; 0 … 10 kN; 0 … 20 kN (je nach Ausführung)
• Empfindlichkeit approx.: –3,9 bis –9,6 pC/N je nach Messbereich
• Kompakte Abmessungen: DxH 20 x 26 mm; Gewicht ≈ 47–50 g

Technische Spezifikationen

• Messbereiche: Minimum 0 kN; Maximum bis zu 20 kN (variantenabhängig)
• Kalibrierung: werkseitig kalibrierte Fz‑Bereiche wie oben aufgeführt
• Produkttyp: einachsiger Kraftsensor (vorgespannt)
• Mechanische Eigenschaften: Vorspannkraft ≈ 8,5 kN; zulässige Zugkraft ≈ 0 … -1 bis -2 kN je nach Variante; Axialsteifigkeit ≈ 1,2–1,3 kN/μm; max. Biegemoment Mxy ≈ 23 N·m; max. Drehmoment Mz ≈ 5 N·m; Schubkraft ≈ 0,62 kN
• Übersprechen: Fx→Fz und Fy→Fz typ. innerhalb ±0,03–0,05 %; Mx/My→Fz ca. ±0,5 N/N·m
• Metrologische Kennwerte: Linearität ≤ ±0,5 %FSO; Wiederholbarkeit (rel. Std.-abw.) ≈ 0,02–0,03 %FSO
• Elektrische Eigenschaften: Ausgangstyp = Ladung (piezoelektrisch); Kapazität ≈ 29–68 pF; Isolationswiderstand ≥ 5·10^13 Ω
• Einflussgrößen: Temperaturkoeffizient der Empfindlichkeit ≈ 0,05 %/°C
• Dynamische Eigenschaften: Eigenfrequenz Fz typ. 72–74,5 kHz
• Zertifikate & Normen: Schutzart EN 60529: IP67
• Betrieb & Einbau: Betriebstemperaturbereich −40 … 120 °C; typische Anwendungen: In‑ und End‑of‑Line‑Tests, Halbleiterfertigung, 3C‑Elektronikfertigung
• Kabel & Schnittstelle: Kabel nicht enthalten; Steckertyp KIAG 10-32 neg.
• Abmessungen & Materialien: Gehäusematerial DIN 1.4542; Abmessungen DxH 20 x 26 mm; Gewicht ≈ 47–50 g
• Hinweis: Die Ausführungen 9323A und 9323AA sind Varianten der Press Force‑Familie — bitte genaue Variante bei Bestellung angeben
