Beschleunigungsmesser / 3 Achsen 8765A250M5
dreiachsigIEPEpiezoelektrisch

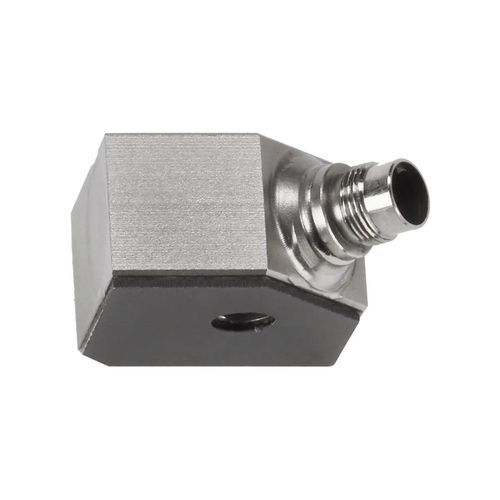

Beschleunigungsmesser / 3 Achsen - 8765A250M5 - KISTLER - dreiachsig / IEPE / piezoelektrisch
Beschleunigungsmesser / 3 Achsen - 8765A250M5 - KISTLER - dreiachsig / IEPE / piezoelektrisch
Beschleunigungsmesser / 3 Achsen - 8765A250M5 - KISTLER - dreiachsig / IEPE / piezoelektrisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3 Achsen, dreiachsig
Technologie
IEPE, piezoelektrisch
Weitere Eigenschaften
mit Spannungsausgang, Miniatur, selbstklebend, Hochtemperatur, G-force, Durchgangsbohrung
Bandbreite

Max: 2.452 m/s²
(8.044 ft/s²)

Min: -2.452 m/s²
(-8.044 ft/s²)

Frequenz

Max: 10.000 Hz

Min: 1 Hz

Beschreibung

Übersicht
Miniatur Triaxial-Beschleunigungssensor der PiezoStar‑Familie (Kistler), ausgelegt für dynamische Messungen in Umgebungen mit hoher Temperaturbelastung. Messbereich: 250 g. Montageoption: Durchgangsloch.

Hauptmerkmale
  • Miniatur-Triaxialsensor mit IEPE‑Ausgang (Spannung/piezoelektrisch)
  • Messbereich: ±250 g
  • Betriebstemperaturbereich: −55 … 165 °C
  • Befestigung über mittiges Durchgangsloch; Klebe-/Wachsbefestigung möglich


Technische Daten (Auszug)
  • Modell: 8765A250M5
  • Hersteller / Marke: Kistler
  • Maximaler Messbereich: 250 g
  • Anzahl der Achsen: 3 (triaxial)
  • Ausgangssignal: Spannung (piezoelektrisch, IEPE)
  • Empfindlichkeit: 20 mV/g
  • Frequenzgang (±5%): 1 Hz – 10 000 Hz
  • Betriebstemperatur (statisch): ca. −54 / −55 °C bis 165 °C
  • Elektrische Isolation: Masseisolation
  • Befestigung: Durchgangsbohrung; Klebstoff / Wachs


Beschreibung
Das Modell 8765A250M5 aus der PiezoStar‑Reihe ist ein miniaturisierter Triaxial‑Beschleunigungssensor für industrielle Schwingungs‑ und Stoßmessungen, insbesondere dort, wo Platzbedarf gering und Beständigkeit gegen höhere Temperaturen erforderlich ist. Er liefert einen IEPE‑kompatiblen Spannungsausgang mit Masseisolation und eine typische Empfindlichkeit von 20 mV/g. Der weite Frequenzbereich von 1 Hz bis 10 kHz (±5 %) deckt zahlreiche dynamische Messaufgaben ab. Die Montage kann über ein zentrales Durchgangsloch oder mittels Klebstoff/Wachs erfolgen, wenn ein Verschrauben nicht möglich ist.

Downloads & Dokumentation (auf der Produktseite aufgeführt)
  • Datenblatt: PiezoStar accelerometer - Miniature, voltage triaxial accelerometer (English)
  • Datenblatt: PiezoStar® Accelerometer - Miniature, Voltage Triaxial Accelerometer (English)
  • Handbuch: PiezoStar Shear Triaxial IEPE (English)


Technische Spezifikationen
  • Modell / Handelsbezeichnung: 8765A250M5
  • Hersteller / Marke: Kistler
  • Produkt‑ID auf Seite: 18011008
  • Maximaler Messbereich: 250 g
  • Anzahl Achsen: 3 (triaxial)
  • Ausgangssignaltyp: Spannung (piezoelektrisch, IEPE)
  • Empfindlichkeit: 20 mV/g
  • Frequenzbereich (±5%): 1 Hz — 10 000 Hz
  • Betriebstemperatur: ca. −54 / −55 °C bis 165 °C
  • Befestigung: Durchgangsbohrung; Klebstoff / Wachs
  • Elektrische Isolation: Masseisolation
