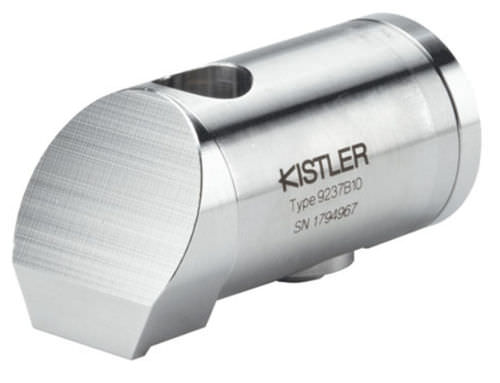

Piezoelektrischer Dehnungssensor 9237B10

für dynamische Anwendungen

Übersicht
Piezoelektrischer Oberflächen-Dehnungssensor Modell 9237B10, entwickelt für Oberflächen-Dehnungsmessung und Prozessüberwachung im industriellen Einsatz, Standardausführung.

Hauptmerkmale

• Messbereich: -800 … 800 με
• Nominalempfindlichkeit: -34 pC/με
• Abmessungen (L x B x H): 62,25 x 25 x 26,7 mm
• Ausgangssignal: Ladung (piezoelektrisch)
• Anschluss / Steckertyp: KIAG 10-32 neg.
• Schutzart: IP65 (EN 60529)
• Betriebstemperatur: -30 … 120 °C

Technische Daten (Schlüsselmerkmale)

• Kalibrierter Messbereich: 0 … 500 με
• Mechanische Überlast: ±1000 με
• Linearität: ≤±2 %FSO
• Gewicht: ≈160 g
• Kabel: Nicht enthalten

Installation und Anwendung

• Typische Anwendung: Prozessüberwachung beim Widerstandspunktschweißen und industrielle Dehnungsmessung
• Für die Messwerterfassung ist ein Ladungsverstärker oder eine passende Signalaufbereitung erforderlich
• Montage: geeigneten Klebstoff oder Montagezubehör verwenden und Oberfläche für genaue Messungen vorbereiten

Modell / Bestellinformationen

• Modell: 9237B10
• Produkt-ID: 18007487
