Kraft- und Drehmomentaufnehmer 9272

Kurzbeschreibung

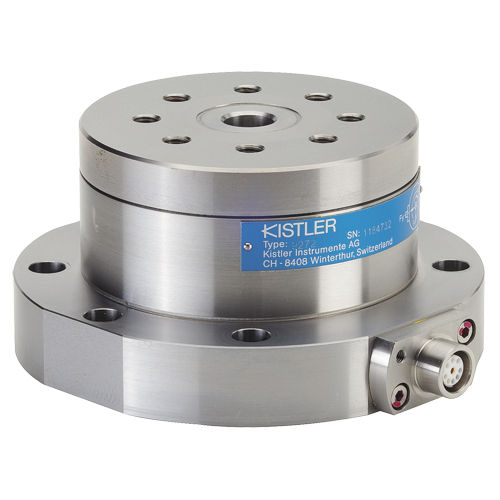

Dieses piezoelektrische Mehrkomponenten-Dynamometer misst die drei orthogonalen Kraftkomponenten Fx, Fy und Fz sowie das Drehmoment Mz. Es besteht aus einem 4‑Komponenten‑Sensor, der unter hoher Vorspannung zwischen Grundplatte und Deckplatte montiert ist, sodass die Komponenten praktisch ohne Auslenkung gemessen werden. Der Sensor ist masseisoliert montiert, um Masseschleifenprobleme zu minimieren. Das Gerät ist rostfrei und gegen Spritzwasser sowie Kühlschmierstoffe geschützt; in Kombination mit Verbindungskabeln Typ 1677A5 oder 1679A5 entspricht es der Schutzart IP67.

Hauptmerkmale / Vorteile

• Kompaktes Messgerät für mehrkomponentige Kraft-/Drehmomentmessungen
• Geeignet für Zerspankraftmessungen beim Bohren
• Universell einsetzbar für industrielle Prüfaufgaben

Technische Daten

• Modell: 9272
• Sensortyp: piezoelektrisch, vier Komponenten
• Messgrößen: Fx, Fy, Fz (Kräfte) und Mz (Drehmoment)
• Maximales Drehmoment (Variante): Mz ±200 Nm
• Sensoranordnung: 4‑Komponenten‑Sensor unter hoher Vorspannung zwischen Grund‑ und Deckplatte
• Messauslenkung: Komponenten praktisch ohne Auslenkung gemessen
• Belastungshinweis: kombinierte und exzentrische Lasten können Messbereiche reduzieren
• Elektrik: masseisolierte Montage reduziert Masseschleifenprobleme
• Umweltschutz: rostfrei; geschützt gegen Spritzwasser und Kühlschmierstoffe
• Schutzart: mit Verbindungskabel Typ 1677A5 oder 1679A5 entspricht es IP67
• Anwendungen: Zerspankraftmessung (Bohren) und allgemeine Mehrkomponenten-Kraftmessungen
