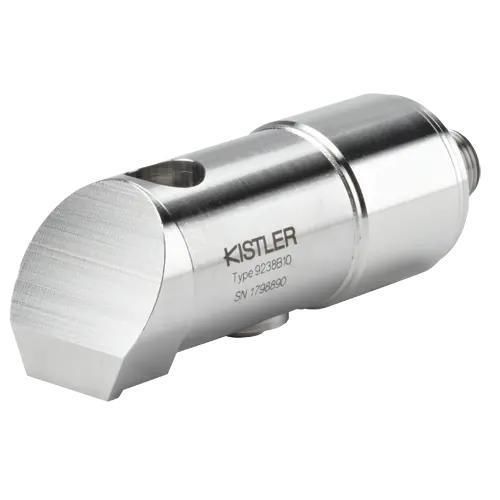

Widerstand-Dehnungsmessstreifen 9238B10

linearOberflächen

Produktübersicht
Piezoelektrischer Oberflächen-Dehnungssensor mit integriertem Ladungsverstärker und Transmitter. Modell 9238B10. Zwei vollständig programmierbare, unabhängige und schaltbare Messbereiche (±20 … ±800 με). Ausgangssignal Spannung –10 … 10 V (Begrenzung ±10.5 V). Anschluss: M12x1 8‑polig. Abmessungen L×B×H (mm): 68,1 × 25 × 26,7. Gewicht (ohne Kabel): 190 g. Schutzart: IP67.

Hauptmerkmale

• Piezoelektrischer Dehnungssensor für Oberflächen mit integriertem Ladungsverstärker und Transmitter
• Zwei vollständig programmierbare, unabhängige und schaltbare Messbereiche (±20 … ±800 με)
• Ausgang: Spannung –10 … 10 V (Begrenzung ±10.5 V)
• Anschluss: M12x1 8‑polig
• Kompakte Abmessungen: 68,1 × 25 × 26,7 mm; Gewicht 190 g (ohne Kabel)

Measuring ranges

• Measuring range [µε]: -800 … 800 με (programmable ±20 … ±800 με)

Calibrations

• Calibrated measuring range [με]: 0 … 500 με

Produkttyp

• Messsystem: Sensor
• Dehnungssensortyp: Surface strain transmitter

Mechanische Eigenschaften

• Mechanical overload: ±1000 με

Metrologische Merkmale

• Linearität: ≤±2 %FSO
• Einstellfehler: <0.5 %FS

Elektrische Eigenschaften

• Versorgungsspannung: 18 … 30 V
• Ausgangssignaltyp: Spannung
• Maximaler Stromverbrauch: 1 mA
• Leerlaufstrom: <70 mA

Einflussgrößen

• Resultierende Empfindlichkeit: ±1.25 … 500 mV/με

Dynamische Eigenschaften

• Frequenzbereich (-3 dB): ≈0,1 kHz

Zertifikate und Normen

• Schutzart EN 60529: IP67

Betrieb und Installation

• Betriebstemperaturbereich: -20 … 70 °C
• Lagerungstemperaturbereich: -20 … 80 °C

Kabeleigenschaften

• Kabel inklusive: kein Kabel enthalten

Schnittstellen

• RS-232 C seriell (EIA Standard): RS-232 C
• RS-232 C Parität: none
• RS-232 C Software-Handshake: No
• Steckertyp: M12x1 8‑polig

Abmessungen und Materialien

• Abmessungen L×B×H (mm): 68,1 × 25 × 26,7
• Gewicht (ohne Kabel): 190 g

Spannungsausgang

• Begrenzung Ausgangsspannung: ±10.5 V

Stromausgang

• Ausgangsstrom: ±1 mA

Zusätzliche Eigenschaften

• Steuersignal Umschaltung Messbereich (Pin 5) Verzögerung: <2 ms
• Steuersignal Reset/Messung (Pin 3) Verzögerung: <10 ms

Technische Spezifikationen

• Modell: 9238B10
• Brand: Kistler
• Messbereiche: -800 … 800 με (programmable ±20 … ±800 με)
• Kalibrierter Messbereich: 0 … 500 με
• Ausgang: Spannung –10 … 10 V (Begrenzung ±10.5 V)
• Anschluss: M12x1 8‑polig
• Abmessungen: 68,1 × 25 × 26,7 mm
• Gewicht: 190 g (ohne Kabel)
• Schutzart: IP67
• Betriebstemperatur: -20 … 70 °C
• Versorgungsspannung: 18 … 30 V
