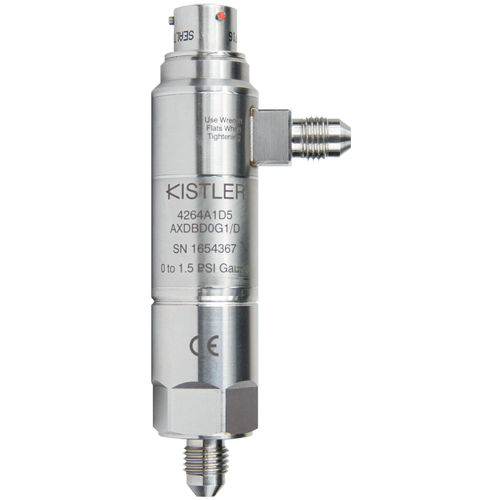

Differenzdruckmessumformer 4264A

piezoresistivDehnungsmessstreifenSilizium

Beschreibung
Der piezoresistive Differenzdrucktransmitter 4264A bietet hohe Genauigkeit und Langzeitstabilität in rauen Umgebungen mit extremen Temperaturen, starken Vibrationen und Stößen. Er misst statische und dynamische Differenzdrücke (dynamisches Ansprechverhalten bis 2 kHz). Die integrierte Elektronik gewährleistet Temperaturkompensation, EMV-Schutz, Verpolungsschutz, Spannungsregelung, Überspannungs- und Kurzschlussschutz sowie konfigurierbare elektrische Ausgänge. Jede Einheit wird vollständig bei Druck und Temperatur geprüft; die Prüfdaten sind rückverfolgbar nach ISO 17025 und NIST.

Hauptmerkmale / Vorteile

• Druckbereiche: 0,1 bis 10 bar (1,5 bis 150 psi)
• Kompensierter Temperaturbereich: −40 bis 120 °C (−40 bis 250 °F)
• Dynamisches Ansprechverhalten bis 2 kHz
• Genauigkeit 0,1 % FS; jährliche Stabilität 0,1 % FS; Prüfdruck 300 % FS
• Geschweißte 316L-Edelstahlmembran mit Druckübertragung durch inkompressibles Silikonöl
• Elektrische Ausgänge konfigurierbar: mV, V, mA
• Große Auswahl an Druck- und Elektroanschlüssen
• Explosionsschutz-Zertifizierungsoptionen verfügbar

Aufbau und Messprinzip
Das Sensorelement ist eine mikrobearbeitete Silizium-Dehnungsmessstreife (Wheatstone-Brücke) in einer hochintegren Dichtungsbaugruppe. Das Sensorelement ist durch eine geschweißte 316L-Membran vom Messmedium isoliert; der Druck wird über inkompressibles Silikonöl auf das Siliziumelement übertragen. Silizium bietet höhere Empfindlichkeit, bessere Reproduzierbarkeit, ein besseres Signal-Rausch-Verhältnis, höhere Überlastfähigkeit und deutlich bessere Langzeitstabilität im Vergleich zu metallbasierten Dehnungsmessstreifen. Die Drucksensoreinheit verwendet ein patentiertes Dichtungsverfahren (US Patent 7,373,827), das wiederholte Zyklen ohne Ermüdung ermöglicht und flexible Anschlusswahl ohne Adapter oder O-Ringe zulässt.

Anwendungen
Geeignet für industrielle Anwendungen, die präzise statische und dynamische Differenzdruckmessungen unter rauen Bedingungen erfordern: Prozesssteuerung, hydraulische und pneumatische Prüfstände, Durchfluss- und Dichtheitsprüfungen sowie Prüfungen in Luftfahrt- und Fahrzeugtechnik, bei denen dynamische Reaktion und Langzeitstabilität entscheidend sind.

Technische Spezifikationen

• Modell / Serie: 4264A
• Messprinzip: piezoresistiv (mikrobearbeitetes Silizium, Wheatstone-Brücke)
• Druckbereiche: 0,1 bis 10 bar (1,5 bis 150 psi)
• Kompensierter Temperaturbereich: −40 bis 120 °C (−40 bis 250 °F)
• Dynamik / Frequenzverhalten: bis 2 kHz
• Genauigkeit: 0,1 % FS
• Langzeitstabilität: 0,1 % FS pro Jahr
• Prüfdruck / Überdruck: 300 % FS
• Membran: geschweißte 316L-Edelstahlmembran
• Druckübertragung: inkompressibles Silikonöl
• Sensorelement: mikrobearbeitetes Silizium (Wheatstone-Brücke)
• Integrierte Elektronik: Temperaturkompensation, EMV-Schutz, Verpolungsschutz, Spannungsregelung, Überspannungs- und Kurzschlussschutz
• Elektrische Ausgänge: mV, V, mA (konfigurierbar)
• Zertifikate / Optionen: Explosionsschutz-Zertifikat verfügbar
• Dichtungsmethode: patentiert (US Patent 7,373,827)
• Prüfung & Kalibrierung: individuelle Prüf- und Temperaturdaten rückverfolgbar nach ISO 17025 und NIST
