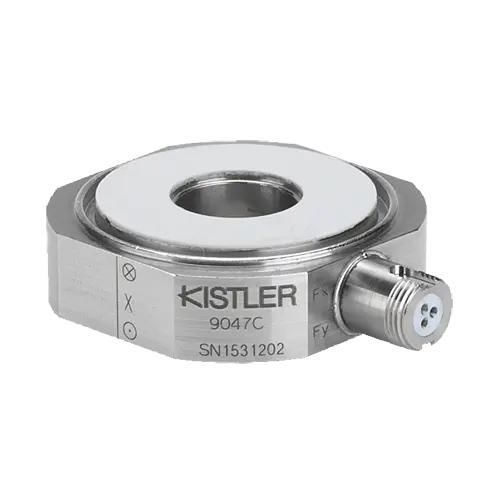

Analoger Kraft- und Drehmomentaufnehmer 9047C

mit elektrischem Ausgangssignal

Produktbeschreibung
Der 9047C ist ein triaxialer piezoelektrischer Ringkraftaufnehmer zur Messung von Kraftkomponenten in beliebiger Richtung, unabhängig vom Ort der Krafteinleitung. Pro Achse ist ein Quarzring integriert, der hochauflösende Messungen von Fx, Fy und Fz ermöglicht. Abgeflachte Seiten erlauben präzise Ausrichtung und Montage. Der steife, vibrationsfeste Aufbau mit hoher Eigenfrequenz ist für dynamische Prüfungen und Messungen mit hoher Bandbreite geeignet. Zwei keramische Kontaktflächen sorgen für elektrische Isolierung und hohen Reibwert bei masse‑isolierter Montage. Die Größe des Scherbereichs in X und Y hängt von der Vorspannung in Z und der resultierenden axialen Haftreibung ab. Die Signale werden über den bauartgeschützten 3‑poligen Anschluss V3 neg. mit Positionierhilfe geführt, um Fehlausrichtungen und Verdrehen zu verhindern.

Hauptmerkmale

• Triaxialer piezoelektrischer Ringkraftaufnehmer — Messbereiche: Fx/Fy ±15 kN; Fz ±30 kN (±3,37 klbf / ±6,74 klbf)
• Hohe Scherkraftfähigkeit dank elektrisch isolierender Keramikkontaktflächen
• Nennempfindlichkeit Fz: −3,7 pC/N
• Ausgang: Ladungssignal (piezoelektrisch); Anschluss: V3 neg. (3‑polig)
• Schutzart: IP68; Betriebstemperatur: −40 … 120 °C

Technische Daten
Messbereiche

• Min / Max: −30 kN / 30 kN
• Fx: −15 … 15 kN
• Fy: −15 … 15 kN

Kalibrierungen

• Kalibrierbereich Fx: 0 … 15 kN
• Kalibrierbereich Fy: 0 … 15 kN
• Kalibrierbereich Fz: 0 … 100 kN

Produkttyp

• Messsystem: Sensor
• Kraftsensortyp: Dreiachsiger Kraftsensor (Ring)
• Vorgespannter Sensor: Nein

Mechanische Eigenschaften

• Vorspannkraft: 70 kN
• Axialsteifigkeit: 6.207 kN/μm
• Biegesteifigkeit: 7.739 kN·m/°
• Schersteifigkeit: 1.938 kN/μm
• Torsionssteifigkeit: 8.348 kN·m/°
• Quersteifigkeit: 1.489 kN/μm
• Überlast Fx/Fy: ±18 kN; Überlast Fz: ±35 kN
• Zulässige Momente Mx, My, Mz: −150 … 150 N·m

Übersprechen

• Fx→Fy / Fy→Fx: −2 … 2 %
• Fx→Fz / Fy→Fz: −3 … 3 %
• Fz→Fx / Fz→Fy: −0,5 … 0,5 %

Messtechnische Merkmale

• Linearität: ±0,25 %FSO
• Ansprechschwelle: <0,01 N

Elektrische Eigenschaften

• Ausgangssignal: Ladung (piezoelektrisch)
• Nennempfindlichkeit Fz: −3,7 pC/N
• Kapazität: 70 pF
• Min. Isolationswiderstand: 10^13 Ω
• Masseisolation: >10^8 Ω

Zertifikate und Normen

• Schutzart (EN 60529): IP68

Betrieb und Einbau

• Betriebstemperaturbereich: −40 … 120 °C
• Typische Anwendungen: NVH‑Tests, Raumfahrt‑Belastungstests, 3C‑Elektronikfertigung

Kabeleigenschaften

• Kabel enthalten: Nein

Anschlüsse

• Steckertyp: V3 neg. (3‑polig)

Abmessungen und Werkstoffe

• Gewicht: 91 g

Technische Spezifikationen

• Modell: 9047C
• Marke: Kistler
• Messbereiche: Fx/Fy = −15 … 15 kN; Fz = −30 … 30 kN
• Ausgang: Ladung (piezoelektrisch)
• Kapazität: 70 pF
• Anschluss: V3 neg. (3‑polig)
• Vorspannkraft: 70 kN
• IP: IP68
• Betriebstemperatur: −40 … 120 °C
• Gewicht: 91 g
