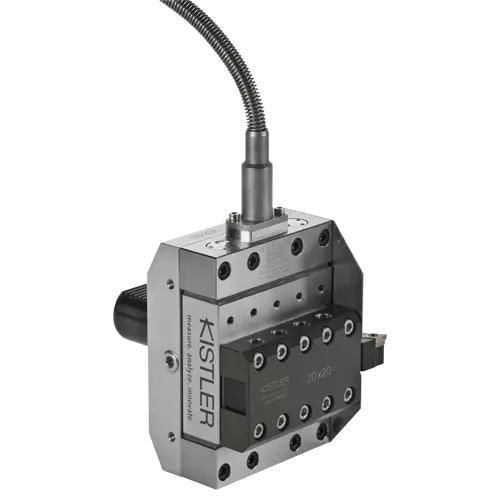

Kraft- und Drehmomentaufnehmer / 6-Achs 9129AA

mit elektrischem Ausgangssignal

Kurzbeschreibung
Piezoelektrisches Mehrkomponenten-Dynamometer MidiDyn 9129AA zur Messung der drei Kraftkomponenten (Fx, Fy, Fz) und der resultierenden Momentkomponenten (Mx, My, Mz). Geeignet für Messung von Schnittkräften und Entwicklungsaufgaben in der Zerspanung.

Hauptmerkmale

• Piezoelektrisches Mehrkomponenten-Dynamometer, Fx/Fy/Fz ±10 kN
• Deckplatte 90 x 105 mm
• Eigenfrequenzen: fn(x) 3,5 kHz; fn(y) 4,5 kHz; fn(z) 3,5 kHz
• Fischer 104 Flanschstecker, 9‑polig

Lieferbare Maschinenadapter und Werkzeughalter

• Maschinenadapter für VDI-Drehtürme: ø30 mm, ø40 mm, ø50 mm
• Coromant Capto Adapter: C5, C6
• Direkte Werkzeughalterungen: 20 x 40 mm, 25 x 50 mm, 0.75 in. x 1.5 in., 1 in. x 2 in.
• Werkzeughalter für Außendrehen: 20 x 20 mm, 25 x 25 mm, 0.75 in. x 0.75 in., 1 in. x 1 in.
• Werkzeughalter für Innendrehen: ø25 mm, ø32 mm, ø40 mm

Technische Daten

• Messbereiche (Kräfte): Fx, Fy, Fz = -10 … 10 kN
• Momentbereiche: Mx, My = -500 … 500 N·m
• Schwelle: <0.01 N
• Empfindlichkeiten: Fx -8 pC/N; Fy -4.1 pC/N; Fz -8 pC/N

Produkttyp

• Messsystem: Sensor
• Kraftsensortyp: Mehrkomponenten-Dynamometer
• Vorgespannter Sensor: Ja

Übersprechen

• Maximales Übersprechen zwischen Achsen: -2 … 2 % (Fx↔Fy, Fx↔Fz, Fy↔Fz)

Elektrische Eigenschaften

• Ausgangssignal: Ladung (piezoelektrisch, PE)

Zertifikate und Normen

• Schutzart EN 60529: IP67

Betrieb und Montage

• Betriebstemperaturbereich: 0 … 70 °C
• Typische Anwendungen: Zerspanungsprozesse, Entwicklungsprüfungen, 3C‑Elektronikfertigung

Kabel und Schnittstellen

• Kabel enthalten: Nein
• Steckertyp: Fischer 104 9‑polig (Flansch)

Abmessungen und Materialien

• Gewicht: 3,2 kg

Technische Spezifikationen

• Modellbezeichnung: MidiDyn 9129AA
• Max. Kraft pro Achse: ±10 kN
• Deckplattengröße: 90 x 105 mm
• Momentbereiche: ±500 N·m
• Eigenfrequenzen: x 3,5 kHz; y 4,5 kHz; z 3,5 kHz
• Ausgang: piezoelektrische Ladung
• Schutzart: IP67
