Reaktionsdrehmomentsensor 9329A
mit FlanschanschlussFlansch an FlanschIP68

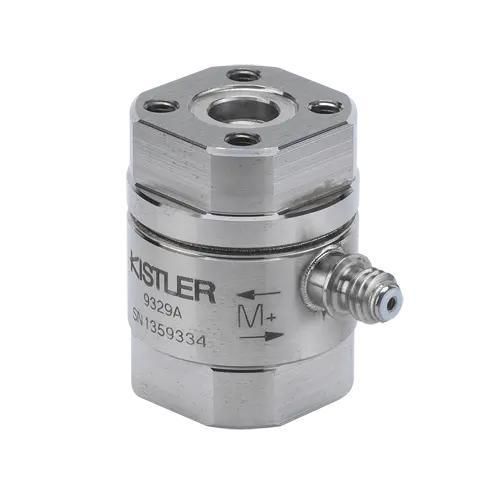

Reaktionsdrehmomentsensor - 9329A - KISTLER - mit Flanschanschluss / Flansch an Flansch / IP68
Reaktionsdrehmomentsensor - 9329A - KISTLER - mit Flanschanschluss / Flansch an Flansch / IP68
Reaktionsdrehmomentsensor - 9329A - KISTLER - mit Flanschanschluss / Flansch an Flansch / IP68 - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Reaktion
Aufbau
mit Flanschanschluss, Flansch an Flansch
Schutzniveau
IP68
Weitere Eigenschaften
piezoelektrisch, Hochpräzision, kompakt, stationär, extradünn
Drehmoment

Max: 1 Nm
(0,74 ft.lb)

Min: 0 Nm
(0 ft.lb)

Präzision

0,2 %

Beschreibung

Produktbeschreibung
Dieser montagefreundliche piezoelektrische Reaktionsmomentsensor wurde entwickelt, um schnell wechselnde Drehmomente an nicht rotierenden Wellen zu messen. Messbereich: ±1 N·m. Das Messelement ist unter hoher Vorspannung zwischen Vorspannschraube und Mutter integriert; wirkt ein Drehmoment, werden Schubspannungen an die Piezo-Kristalle weitergegeben und erzeugen ein Ladungssignal. Die Ladung wird von einer Elektrode abgegriffen und über ein abgeschirmtes Kabel zu einem Ladungsverstärker geführt, der sie in eine proportionale Ausgangsspannung für Aufzeichnung und Auswertung wandelt. Flansche oben und unten erlauben eine direkte, platzsparende Montage an einer Welle oder Adapterflansch. Alternativ kann ein Montageflansch (optional) oder kundenspezifische Adapter eingesetzt werden. Ein beidseitiger Zentriersitz sorgt für präzisen koaxialen Einbau; eine zentrische Bohrung ermöglicht zusätzliche Anwendungen wie Wellendurchführungen. Eine aufschraubbare Steckerschutzvorrichtung wird zum Schutz des seitlichen Kabelanschlusses mitgeliefert. Dieser Reaktionsmomentsensor von Kistler erfasst zuverlässig sehr kleine Drehmomente um die Sensorachse in beiden Drehrichtungen.

Hauptmerkmale
  • Vorgespanntes und vorkalibriertes Messelement, messbereit
  • Kompaktes, niedriges Flanschgehäuse
  • Abmessungen: Ø x H 20 x 26 mm
  • Stecker: 10-32 UNF, aufschraubbarer Steckerschutz enthalten
  • Empfindlichkeit: -2170 pC/Nm (-2942 pC/ftlb)


Technische Daten (Auszug)
  • Maximaler Messbereich: 1 N·m
  • Messbereich: -1 … 1 N·m (±1 N·m)
  • Rotierend / Nicht rotierend: Nicht rotierend (0 rpm)
  • Linearität inkl. Hysterese: 0.2 %FSO
  • Genauigkeitsklasse (Dehnungsmessstreifen): 0.2
  • Ausgangssignaltyp: Ladung (Piezoelektrisch, PE)
  • Schutzart (EN 60529): IP68
  • Sensorbauform: Flanschtyp, beidseitiger Zentriersitz, zentrische Bohrung optional
  • Typische Anwendungen: eVTOL / UAV / Drohnen-Prüfungen, Raumfahrt-Payload-Tests


Caractéristiques / spécifications techniques
  • Modell: 9329A
  • Produkt-ID: 18007673
  • Messbereich: ±1 N·m
  • Abmessungen (DxH): 20 x 26 mm
  • Stecker: 10-32 UNF
  • Empfindlichkeit: -2170 pC/Nm (-2942 pC/ftlb)
  • Ausgang: Ladung (Piezoelektrisch)
  • Linearität (inkl. Hysterese): 0.2 %FSO
  • Genauigkeitsklasse: 0.2
  • Schutzklasse: IP68
