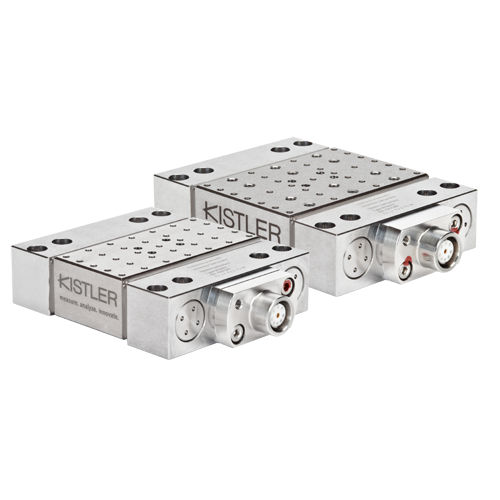

IP67-Kraftmessgerät 9119AA2

zur Messung der Last

Beschreibung
Dies ist ein Mehrkomponenten-Dynamometer zur Messung der drei orthogonalen Komponenten einer Kraft. Der sehr niedrige Schwellenwert und die hohe Empfindlichkeit ermöglichen die Messung extrem kleiner Kräfte.

Hauptmerkmale

• Piezoelektrisches Mehrkomponenten-Dynamometer, Maximalkräfte Fx, Fy, Fz ±4 kN
• Deckplatte 55 x 80 mm
• Eigenfrequenzen: fn(x) 4,3 kHz, fn(y) 4,6 kHz, fn(z) 4,4 kHz
• 9-poliger Fischer Flanschstecker (Fischer 104)
• Schutzart EN 60529: IP67

Verfügbare Maschinenadapter und Werkzeughalter

• Maschinenadapter (rechts, links und gerade) für Scheibenrevolver mit VDI Ø16 mm, Ø20 mm, Ø25 mm und Ø30 mm
• Maschinenadapter für Coromant Capto C3, C4 und C5
• Maschinenadapter für HSK-T63
• Werkzeughalter für Außendrehwerkzeuge: 8 x 8 mm, 10 x 10 mm, 12 x 12 mm, 16 x 16 mm, 20 x 20 mm, 0,31" x 0,31", 0,38" x 0,38", 0,5" x 0,5", 0,63" x 0,63"
• Werkzeughalter für Innendrehwerkzeuge: Ø8 mm, Ø10 mm, Ø12 mm, Ø16 mm

Anwendungen
NVH-Tests, Zerspanungsprozesse und Bearbeitungsentwicklung, Fertigung von 3C-Elektronik und Kraftmessungen in Produktions- und F&E-Umgebungen.

Technische Daten (Zusammenfassung)

• Messbereiche: -4 kN bis 4 kN (Fx, Fy, Fz)
• Eigenfrequenz: x 4,3 kHz, y 4,6 kHz, z 4,4 kHz
• Übersprechen (max): typ. -2 … 2 % zwischen Achsen
• Ansprechschwelle: <0.002 N
• Ausgangssignal: Ladung (piezoelektrisch, PE)
• Empfindlichkeit: Fx -26 pC/N, Fy -13 pC/N, Fz -26 pC/N
• Steckertyp: Fischer 104 9-polig (Flansch)
• Kabel: nicht enthalten
• Betriebstemperaturbereich: -20 … 70 °C
• Gewicht: 1,35 kg

Zertifikate / Normen
Schutzart EN 60529: IP67

Caractéristiques / spécifications techniques

• Modell: 9119AA2 (MiniDyn)
• Produkttyp: Mehrkomponenten-Dynamometer (Sensor)
• Maximalkräfte pro Achse: ±4 kN
• Deckplattenmaß: 55 x 80 mm
• Ausgang: Piezoelektrische Ladung
• Vorgespannter Sensor: Ja
• Ansprechschwelle: <0.002 N
• Maximales Übersprechen: ±2 %
• Schutzart: IP67
• Anschlusstyp: Fischer 104 9-polig (negativ)
• Gewicht: 1,35 kg
