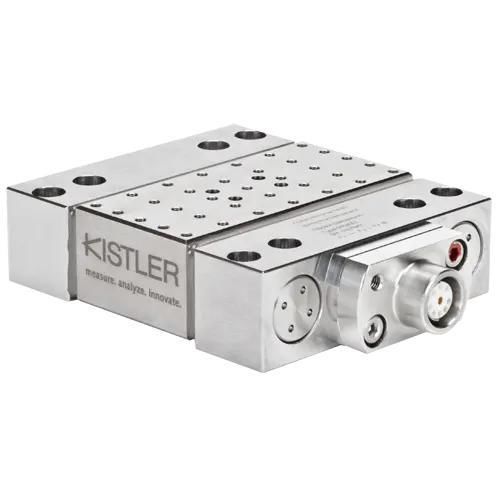

Dynamisches Kraftmessgerät 9119AA1

analogZug- und DruckkraftHochpräzision

Produktübersicht
Dies ist ein Mehrkomponenten-Dynamometer zur Messung der drei orthogonalen Kraftkomponenten (Fx, Fy, Fz). Der sehr niedrige Schwellenwert und die hohe Empfindlichkeit erlauben präzise Messungen extrem kleiner Kräfte, geeignet für Laborprüfungen und Prozessentwicklung.

Wesentliche Merkmale

• Piezoelektrisches Mehrkomponenten-Dynamometer mit Messbereichen Fx, Fy, Fz ±4 kN
• Deckplatte: 39x80 mm (auf der Produktseite wird außerdem 90x90 mm genannt; Varianten möglich)
• Eigenfrequenzen: fn (x) 6 kHz; fn (y) 6,4 kHz; fn (z) 6,3 kHz
• 9‑poliger Fischer Flanschstecker (Fischer 104 9‑pole)

Technische Daten (Zusammenfassung)

• Messbereiche: Minimum -4 kN; Maximum 4 kN
• Produkttyp / Messsystem: Mehrkomponenten-Dynamometer / Sensor
• Vorgespannter Sensor: Ja
• Übersprechen (max.): Fx→Fy -2 … 2 %; Fx→Fz -2 … 2 %; Fy→Fx -2 … 2 %; Fy→Fz -2 … 2 %; Fz→Fx -2 … 2 %; Fz→Fy -2 … 2 %
• Ansprechschwelle: <0.002 N
• Ausgangssignaltyp: Ladung (Piezoelectric, PE)
• Empfindlichkeit: Fx: -26 pC/N; Fy: -13 pC/N; Fz: -26 pC/N
• Schutzart (EN 60529): IP67
• Betriebstemperaturbereich: -20 … 70 °C
• Anwendungen: NVH‑Tests; Zerspanungsprozesse und Bearbeitungsentwicklung; 3C‑Elektronikfertigung
• Kabel enthalten: Nein
• Anschlusstyp: Fischer 104 9‑pole (neg.)
• Gewicht: 0.93 kg
• Verfügbarkeit: Auf Anfrage
• Listenpreis: Auf Anfrage

Caractéristiques / spécifications techniques

• Produktserie / Bezeichnung: MiniDyn
• Produktcode / ID: 18017664
• Modellbezeichnung auf der Seite: 9119AA1
• Maximalkraft (Fx, Fy, Fz): ±4 kN
• Deckplattenmaße: 39x80 mm (auf der Seite wird außerdem 90x90 mm genannt)
• Eigenfrequenzen: x = 6 kHz; y = 6,4 kHz; z = 6,3 kHz
• Ausgangssignal: Ladung (Piezoelectric, PE)
• Empfindlichkeiten: Fx = -26 pC/N; Fy = -13 pC/N; Fz = -26 pC/N
• Ansprechschwelle: <0.002 N
• Übersprechen (max): -2 … 2 % zwischen Achsen
• Schutzart: IP67 (EN 60529)
• Betriebstemperatur: -20 … 70 °C
• Anschluss: Fischer 104 9‑pole (neg.)
• Kabel: nicht enthalten
• Gewicht: 0.93 kg
• Typische Anwendungen: NVH, Zerspanung, Elektronikfertigung (3C)
