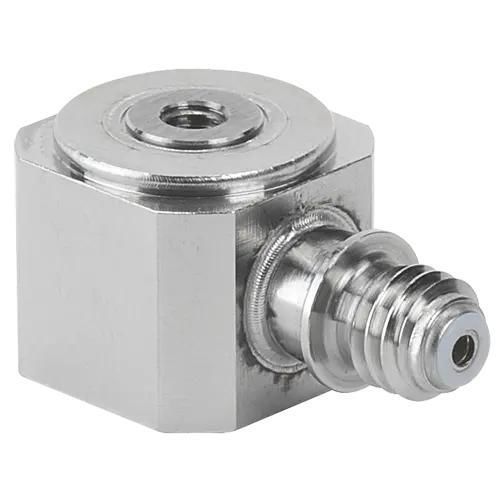

Druckkraft-Wägezelle 9313AA1

Balkentypeinachsigpiezoelektrisch

Produktübersicht
Der Miniatur-piezoelektrische Druckkraftsensor Modell 9313AA1 ist für die Messung dynamischer und quasistatischer Kräfte in beengten industriellen Einbausituationen konzipiert. Der Sensor ist vorgespannt und mit praxisgerechten Adaptionsmöglichkeiten ausgestattet, so dass er sofort einsetzbar ist. Die Ladungsausgabe erfordert einen nachgeschalteten Messverstärker oder Ladungswandler zur Wandlung in ein auswertbares Prozesssignal. Die quadratische Bauform des Sensorkörpers und axiale Gewindebohrungen an beiden Enden erlauben flexible Krafteinleitung und vereinfachen spezielle Montagefälle. Zugkräfte bis zu 10 % des Druckbereichs sind messbar (nicht kalibriert), z. B. zur Detektion von Werkzeugabzugskräften nach Einpressvorgängen.

Hauptmerkmale

• Vorgespannter, kalibrierter Kraftaufnehmer, sofort messbereit
• Kalibrierbereiche Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Empfindlichkeit: ≈ −10 pC/N
• Kompakte Abmessungen DxH: 13 x 10 mm; Gewicht: 10 g (ohne Kabel)

Beschreibung
Der 9313AA1 ist für Anwendungen mit begrenztem Bauraum optimiert, in denen dynamische oder quasistatische Kraftsignale erfasst werden müssen. Der Ladungsausgang benötigt einen Messverstärker oder Ladungswandler zur Prozesssignalaufbereitung. Die Krafteinleitung kann axial beidseitig erfolgen; die quadratische Bauform und axiale Gewindebohrungen erleichtern die Befestigung und Adaption an Vorrichtungen.

Anwendungen

• Halbleiterfertigung
• Fertigung und Prüfung von 3C-Elektronik (kompakte Baugruppen)

Technische Daten (Auszug)

• Messbereiche: min. 0 kN — max. 5 kN
• Kalibrierbereiche Fz: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Ausgangssignal: Ladung (piezoelektrisch)
• Empfindlichkeit: ≈ −10 pC/N
• Linearität: ≤ ±0,5 %FSO
• Ansprechschwelle: 0,01 N
• Betriebstemperaturbereich: −40 … 120 °C
• Schutzart: IP67 (EN 60529)
• Steckertyp: KIAG 10-32 neg.; Kabel nicht enthalten
• Gehäusematerial: DIN 1.4542

Mechanische Eigenschaften

• Steifigkeit Cz: 0,56 kN/μm
• Max. Überlast Zug/Druck: −0,5 / 5,5 kN
• Max. Anzugsdrehmoment Mz: 0,3 N·m
• Max. Biegemoment Mxy (Einzellast): 1,3 N·m
• Schubkraft: 0,1 kN

Funktionsweise
Der piezoelektrische Kristall erzeugt eine proportionale Ladung bei Einwirkung einer axialen Kraft; ein nachgeschalteter Messverstärker oder Ladungswandler wandelt diese Ladung in ein auswertbares Prozesssignal um.

caractéristiques / spécifications techniques

• Modell: 9313AA1
• Messprinzip: Piezoelektrisch (Ladungsausgang)
• Kalibrierbereiche: 0 … 0,05 kN; 0 … 0,5 kN; 0 … 5 kN
• Empfindlichkeit: ≈ −10 pC/N
• Linearität: ≤ ±0,5 %FSO
• Ansprechschwelle: 0,01 N
• Temperaturkoeffizient: 0,05 %/°C
• Schutzart: IP67
• Gewicht: 10 g (ohne Kabel)
• Gehäusematerial: DIN 1.4542
