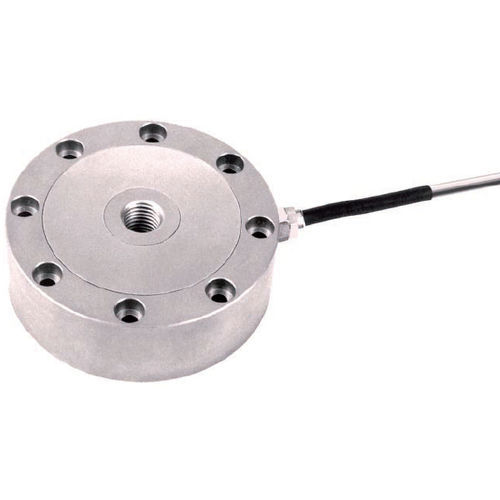

Wägezelle / Zug- und Druckkraft 4576A series

InlineeinachsigDehnungsmessstreifen

Beschreibung
Auf die Biegemembranen des Sensors sind Dehnungsmessstreifen appliziert, die bei zentrischer Krafteinwirkung eine zum Messwert direkt proportionale Brückenausgangsspannung liefern. Der DMS-Kraftsensor Typ 4576A arbeitet mit einem Dehnungsmessstreifen-Vollbrückenaufbau. Durch die Mittelachse führt ein metrisches Gewinde, über das die Messkraft mittels Lasteinleitungsknopf oder anwendungsspezifischem Gewindeteil eingebracht wird. Seitenkräfte innerhalb eines Winkelbereichs von ±2,5° zur Horizontalen sind vernachlässigbar; bei größeren Seitenkräften müssen diese konstruktiv vom Sensor ferngehalten werden. Für beste Ergebnisse sollte der Typ 4576A auf einer planen Fläche montiert werden; die Bohrungen im Außenring ermöglichen eine einfache Befestigung. Erhältlich in neun Messbereichen von 0 ... 0,5 kN bis 0 ... 200 kN.

Hauptmerkmale / Vorteile

• Kompakte DMS-Kraftmessdose
• 9 Messbereiche: 0 ... 0,5 kN bis 0 ... 200 kN
• Einfache Montage über integrierte Bohrungen
• Messgenauigkeit besser als 0,25 % FSO

Varianten / Optionen

• Messbereiche (Beispiele): 0,5 kN; 1 kN; 2 kN; 5 kN; 10 kN; 20 kN; 50 kN; 100 kN; 200 kN
• Empfindlichkeiten (Beispiele): 1,5 mV/V und 1 mV/V
• Anschlussoptionen (Beispiele): 6-poliger M16-Rundstecker, 9-poliger D-Sub
• Typische Modellbeispiele: 4576A0,5NC1; 4576A0,5SC1; 4576A1NC1; 4576A1SC1; 4576A2NC1; 4576A2SC1; 4576A5NC1; 4576A5SC1; 4576A10NC1; 4576A10SC1; 4576A20NC1; 4576A20SC1; 4576A50NC1; 4576A50SC1; 4576A100NC1; 4576A100SC1; 4576A200NC1; 4576A200SC1 (Varianten mit NC3/SC3 D-Sub möglich)

Anwendung / Einsatz
Ausgelegt für Messungen mittlerer Zug- und Druckkräfte in rauen Umgebungen sowie für Labor- und Prüfanwendungen. Belastungen zentrisch auf die Mittelachse ausüben und unkontrollierte Seitenkräfte > ±2,5° vermeiden; bei Bedarf konstruktive Entkopplung vorsehen.

Charakteristika / technische Spezifikationen

• Typ: 4576A
• Messprinzip: DMS-Vollbrücke
• Messbereiche: 0 ... 0,5 kN bis 0 ... 200 kN (9 Bereiche)
• Empfindlichkeit: typ. 1,5 mV/V oder 1 mV/V (variantabhängig)
• Messgenauigkeit: besser als 0,25 % FSO
• Anschlüsse: M16 6-polig oder D-Sub 9-polig (je nach Variante)
• Krafteinleitung: metrisches Gewinde in Mittelachse (Lasteinleitungsknopf oder Gewindeteil)
• Montage: planebene Fläche empfohlen; Befestigung über Bohrungen im Außenring
• Seitenkrafttoleranz: vernachlässigbar innerhalb ±2,5° zur Horizontalen; darüber konstruktive Maßnahmen erforderlich
• Einsatzbereich: raue Umgebungen, Labor- und Prüfanwendungen
