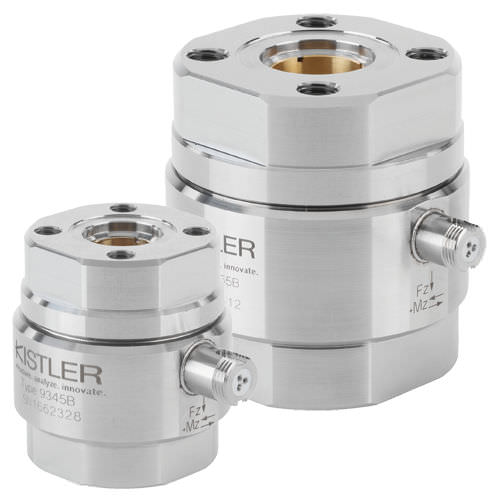

Kraft- und Drehmomentaufnehmer 9345B

Kurzbeschreibung
Piezoelektrische, zweiachsige Kraft-Drehmoment-Aufnehmer zur Messung der axialen Zug- oder Druckkraft Fz sowie des Reaktionsdrehmoments Mz um die Sensorachse. Speziell für dynamische Messungen an nicht rotierenden Wellen; hohes Auflösungsvermögen ermöglicht die Erfassung sehr kleiner dynamischer Änderungen bei großen Kräften und Momenten.

Varianten

• 9345B — Zweiachsiger Kraft- und Reaktionsmoment-Aufnehmer, Fz max ±10 kN, Mz max ±25 Nm (Preis: auf Anfrage)

Dokumente

• Datenblatt: 2-Component Sensor Fz, Mz — 10 … 10 kN and –25 … 25 N·m (PDF)
• Handbuch: 2-Component Sensor Fz, Mz (PDF) — gated Zugriff

Technische Daten / Spezifikationen

• Produktfamilie: 93X5B
• Beispielvariante: 9345B — Fz max ±10 kN; Mz max ±25 Nm
• Sensortyp: piezoelektrisch, zweiachsig (Kraft + Drehmoment)
• Messgrößen: axiale Kraft Fz (Zug/Druck) und Reaktionsdrehmoment Mz
• Gelistete Messbereiche: Fz ±1 kN bis ±20 kN; Mz ±2,5 Nm bis ±200 Nm
• Auflösung: hoch, geeignet zur Erfassung kleinster dynamischer Änderungen
• Anwendung: dynamische Messungen an nicht rotierenden Wellen
• Dokumentation: Datenblatt und Handbuch (PDF); einige Dokumente in Englisch; Handbuch ggf. gated
