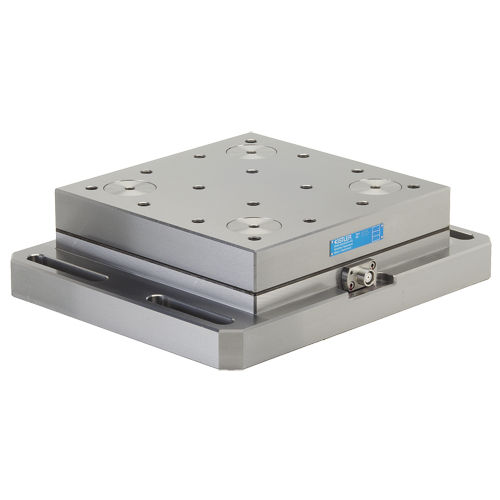

Kompaktes Kraftmessgerät 9255C

IP67robusthochkapazitiv

Kurzbeschreibung
Diese piezoelektrischen Mehrkomponenten‑Dynamometer messen die drei orthogonalen Komponenten Fx, Fy und Fz. Das Gerät besteht aus vier Drei‑Komponenten‑Kraftsensoren, die unter hoher Vorspannung zwischen einer Grundplatte und einer Deckplatte montiert sind. Es ermöglicht Mehrkomponenten‑Messungen von Kräften und Momenten mit vernachlässigbarer Verschiebung und liefert acht Ausgangssignale an einer 9‑poligen Flanschdose. Die Sensoren sind masseisoliert montiert, um Masseschleifen zu minimieren. Die Ausführung ist rostfrei und gegen Spritzwasser und Kühlmittel geschützt; mit den genannten Verbindungskabeln wird Schutzart IP67 erreicht.

Hauptmerkmale / Vorteile

• Großer Messbereich
• Ausgelegt für anspruchsvolle Anwendungen
• Kompakter Aufbau zur Integration

Beschreibung
Jeder der vier eingebauten Sensoren enthält drei Paare von Quarzplatten: ein Paar reagiert auf Normalkraft in z‑Richtung, zwei Paare auf Scherkräfte in x‑ und y‑Richtung. Die Ausgänge der vier Sensoren sind intern verbunden, sodass kombinierte Messungen von Kräften und Momenten möglich sind. Acht Ausgangskanäle sind an der 9‑poligen Flanschdose verfügbar. Die masseisolierte Montage reduziert Störungen durch Masseschleifen. Die Mechanik ist korrosionsbeständig und geschützt gegen Spritzwasser und Kühlmittel. Mit Verbindungskabeln Typ 1687B5 oder 1689B5 und Typ 1677A5 oder 1679A5 entspricht das System der Schutzart IP67.

Technische Daten

• Modell: 9255C
• Messprinzip: piezoelektrisch (Quarz)
• Messkomponenten: Fx, Fy, Fz (drei orthogonale Kraftkomponenten)
• Maximale Kraft (Variante): bis zu 60 kN
• Deckplatten‑Abmessung: 260 × 260 mm
• Sensoraufbau: 4 × 3‑Komponenten‑Sensoren (jeweils 3 Paare Quarzplatten)
• Messungsprinzip: druckempfindliche und schervmpfindliche Quarzplattenpaare; praktisch keine Verschiebung
• Interne Signalverbindung zur Messung von Kräften und Momenten
• Ausgänge: 8 Ausgangssignale an 9‑poliger Flanschdose
• Anschluss: 9‑polige Flanschdose
• Masseanschluss: masseisolierte Sensoren (Reduktion von Masseschleifen)
• Schutz: korrosionsbeständig; geschützt gegen Spritzwasser und Kühlmittel; mit passenden Kabeln IP67
• Empfohlene Verbindungskabel: Typ 1687B5 / 1689B5 und Typ 1677A5 / 1679A5
• Typische Anwendungen: Prüfungen mit hohen Kräften, Mehrkomponenten‑Messungen von Kräften und Momenten, Validierung der Reifenmodellanalyse
• Montage: Sensoren unter hoher Vorspannung zwischen Grundplatte und Deckplatte montiert
