1-Achs-Beschleunigungsmesser 8715A5000M5
unilaxialpiezoelektrischIEPE

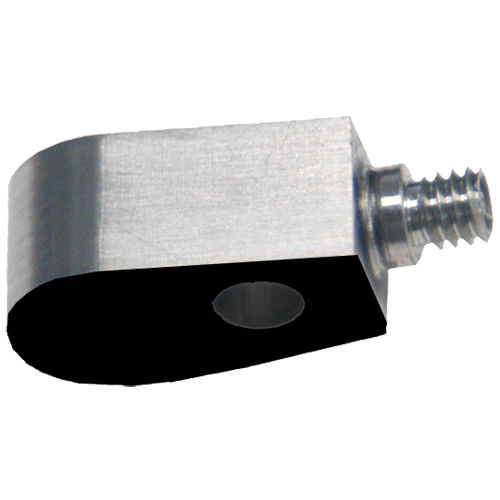

1-Achs-Beschleunigungsmesser - 8715A5000M5 - KISTLER - unilaxial / piezoelektrisch / IEPE
1-Achs-Beschleunigungsmesser - 8715A5000M5 - KISTLER - unilaxial / piezoelektrisch / IEPE
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
1-Achs, unilaxial
Technologie
piezoelektrisch, IEPE, Schub
Weitere Eigenschaften
Miniatur, G-force, Hochtemperatur, selbstklebend, hermetisch dicht, Ultraleicht, mit Analogausgang, mit Spannungsausgang, Durchgangsbohrung
Bandbreite

Min: -49.033 m/s²
(-160.869 ft/s²)

Max: 49.033 m/s²
(160.869 ft/s²)

Frequenz

Min: 2 Hz

Max: 10.000 Hz

Beschreibung

Kurze Beschreibung
Einachsiger, leichter Beschleunigungssensor mit Mittelloch-Montage, ausgelegt für hochdynamische NVH-Anwendungen und erhöhte Einsatztemperaturen bis +165 °C.

Hauptmerkmale
  • Extrem stoßfester Beschleunigungssensor mit IEPE-Ausgang (Spannung)
  • Beschleunigungsbereich: ±5000 g
  • Betriebstemperaturbereich: -55 … +165 °C
  • Befestigung über Durchgangsbohrung; Klebe-/Wachsbefestigung möglich


Measuring ranges
  • Maximaler Messbereich [g]: 5000 g


Product type
  • Produkttyp: Beschleunigungssensor (einachsig)
  • Anzahl der Achsen: 1
  • Technologie: Keramisches Scherelement (shear)
  • Miniaturisiertes Design: Ja


Metrologische Eigenschaften
  • Ansprechschwelle (Beschleunigung): 0,04 g RMS
  • Thermische Stabilität: Ja


Elektrische Eigenschaften
  • Ausgangssignal: Spannung (piezoelektrisch, IEPE-kompatibel)
  • Elektrische Isolation: Masseisolation
  • Masseisolation vorhanden: Ja


Einflussgrößen
  • Empfindlichkeit (Spannung/IEPE): 1 mV/g
  • Temperaturkoeffizient der Empfindlichkeit: -0,01 %/°C


Dynamische Eigenschaften
  • Minimale Frequenz (±5%): 2 Hz
  • Maximale Frequenz (±5%): 10 000 Hz


Betrieb und Montage
  • Minimale Betriebstemperatur: -54 °C
  • Maximale Betriebstemperatur: 165 °C
  • Befestigung: Durchgangsbohrung (primary); Kleber / Wachs möglich
  • Abdichtung: Hermetisch
  • Hohe Schockbelastbarkeit: Ja
  • Für hohe Temperaturen geeignet: Ja
  • Anwendungen: NVH-Tests, Motor- und Antriebsstrangmessungen


Interfaces
  • Steckertyp: Seitlich, 5-44 negativ


caractéristiques / spécifications techniques
  • Modell: 8715A5000M5
  • Marke: Kistler
  • Maximaler Messbereich: ±5000 g
  • Empfindlichkeit: 1 mV/g (Spannung / IEPE)
  • Ansprechschwelle: 0,04 g RMS
  • Frequenzbereich: 2 Hz – 10 000 Hz (±5%)
  • Temperaturkoeffizient der Empfindlichkeit: -0,01 %/°C
  • Betriebstemperatur: ca. -54 °C bis +165 °C
  • Befestigungsmethoden: Durchgangsbohrung; Klebstoff / Wachs
  • Abdichtung: Hermetisch
  • Stecker: Seitlich, 5-44 negativ
  • Einsatzgebiet: NVH-Tests bei hohen Schockbelastungen und hohen Temperaturen
