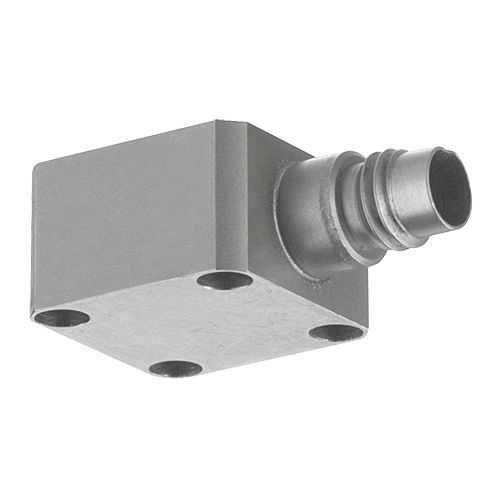

Dreiachsiger Beschleunigungsmesser 8793A series

QuarzpiezoelektrischSchub

Kurzbeschreibung
Die Familie Typ 8793A besteht aus Quarz-triaxial-Beschleunigungssensoren, ausgelegt für Anwendungen bei hohen und niedrigen Temperaturen. Im Gehäuse befinden sich drei einzelne scherempfindliche Quarzelemente, jeweils so ausgerichtet, dass sie nur auf die Vibrationskomponente entlang der X-, Y- bzw. Z-Achse reagieren. Jedes Sensorelement ist intern mit einer mikroelektronischen Piezotron-Schaltung verbunden, die das Ladungssignal in ein niederohmiges Spannungsausgangssignal umwandelt. Die K-Shear-Elemente sind hermetisch in einem Edelstahlgehäuse versiegelt und bieten Langzeitstabilität, breite Betriebsbandbreite sowie sehr geringe Empfindlichkeit gegenüber thermischen Transienten und Querbeschleunigungen.

Hauptmerkmale / Vorteile

• Niedrige Impedanz, Spannungsmodus (Piezotron)
• Flache Bauweise geeignet für beengte Einbausituationen
• Quarz K-Shear-Elemente für hohe Genauigkeit und Stabilität
• Versionen für hohe Temperaturen (bis +165 °C / 330 °F) und kryogene Temperaturen (bis -195 °C / -320 °F)
• Hermetisch versiegeltes Edelstahlgehäuse
• Konformität mit CE

Varianten

• 8793A500 — Triaxialer Beschleunigungssensor K-Shear, 500 g, flaches Profil
• 8793A500M5 — Triaxialer Beschleunigungssensor K-Shear, 500 g, flaches Profil, für hohe Temperaturen
• 8793A500M8 — Triaxialer Beschleunigungssensor K-Shear, 500 g, flaches Profil, kryogenisch
• 8793A500T — Triaxialer Beschleunigungssensor K-Shear, 500 g, flaches Profil, mit TEDS

Charakteristiken / Spezifikationen

• Sensorelement: Drei separate Quarz K-Shear-Elemente für X-, Y- und Z-Achse
• Signalaufbereitung: Integrierte mikroelektronische Piezotron-Schaltung zur Wandlung von Ladung in niederohmiges Spannungssignal
• Gehäuse: Edelstahl, hermetisch versiegelt
• Temperaturbereiche: Optionen bis +165 °C (330 °F) und bis -195 °C (-320 °F)
• Design: Flaches Profil für Einbau in engen Räumen
• Leistung: Breites Betriebsfrequenzspektrum, Langzeitstabilität, sehr geringe Empfindlichkeit gegenüber thermischen Transienten und Querbeschleunigungen
• Messbereich: Beispielvarianten 500 g (siehe Varianten)
• Optional: TEDS verfügbar für bestimmte Varianten
• Konformität: CE
